Выравнивание компонентов

Параметр Выровнять компоненты позволяет выравнивать и центрировать компоненты с определенными гранями (слева, справа, сверху и снизу).

Доступ к команде Выровнять компоненты можно получить следующим образом.
  • Меню SOLIDWORKS Electrical 3D: Выровнять компоненты .
  • В меню нажмите Инструменты > SOLIDWORKS Electrical > Выровнять компоненты .

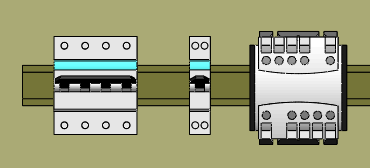

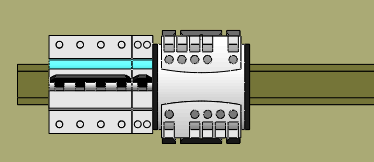

При использовании параметра Выравнивание компонентов во время проектирования 3D-компоновок шкафа можно предварительно просмотреть изменения в графической области.

На закрепляемой панели появятся различные параметры.

Выбор выравниваемых компонентов

В графической области выберите компоненты для выравнивания в том порядке, в котором они должны быть размещены.

Выравнивание

Нажмите на нужную линию выравнивания.
Параметр Описание
. Выровнять по левому краю. Выравнивание левой грани компонентов.
. Выровнять по правому краю. Выравнивание правой грани компонентов.
. Выровнять по верхнему краю. Выравнивание верхней грани компонентов.
. Выровнять по нижнему краю. Выравнивание нижней грани компонентов.

Расстояние

  1. В разделе Интервал нажмите:
    • . Равномерный интервал по горизонтали. Равномерно разделяет компоненты по горизонтали.
    • . Равномерный интервал по вертикали. Равномерно разделяет компоненты по вертикали.
  2. В поле Расстояние интервала введите значение интервала между двумя компонентами.

Компоненты с неопределенными гранями

Список неверных компонентов. Список компонентов, выбранных для выравнивания, которые не имеют определенных граней. Эти компоненты не будут выравнены.
