Цепи в компоненте соответствуют полюсам устройства. Эти цепи используются в определении обозначения, а также в определении детали производителя. Создаются перекрестные ссылки, и клеммы отображаются путем сравнения цепей обозначения и цепей детали производителя.
Цепи используются не только в устройствах. Клеммы и карты ПЛК тоже могут иметь цепи.
Определение цепи
Программа позволяет управлять цепями нескольких типов в соответствии с особенностями электрического компонента. Например, трехполюсный автоматический выключатель состоит из трех цепей типа Автоматический выключатель, переключатель.
Цепи компонента — это сумма цепей всех обозначений, представляющих этот компонент.
В приведенном выше примере показано определение образца LC1D09006B7 от Schneider относительно цепей. Он состоит из катушки, трехполюсного силового контактора, нормально разомкнутых и реверсивных контактов.
Цепи и группы
Для связывания цепей введите номер (или имя) каждой цепи. Им должен быть присвоен один и тот же номер.

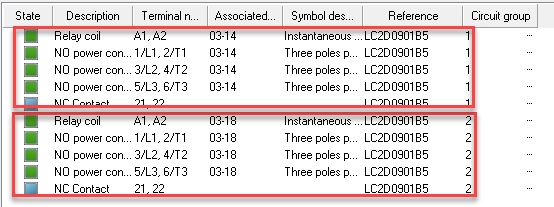

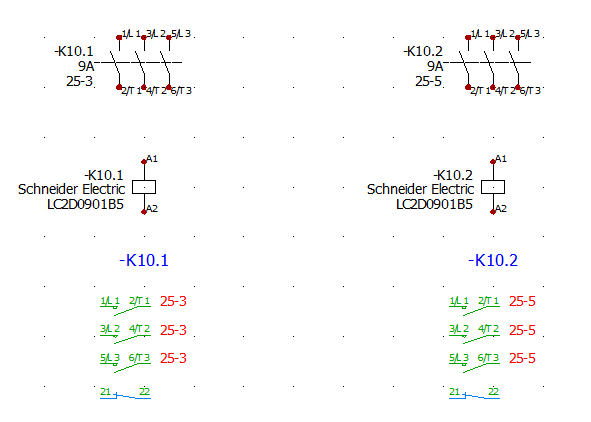

Например, в случае реверсивного контактора применяются группы цепей, в которых одна катушка связана с одним контактором, а вторая катушка — со вторым контактором.
Номер группы хранится в данных детали производителя. При вставке компонента-обозначения перекрестные ссылки автоматически обновляются с учетом номера группы.
Детали производителя и цепи
При назначении детали производителя в программе цепи детали производителя сравниваются с цепями различных обозначений, представляющих компонент.
Если они совпадают, номера физических клемм автоматически распространяются на цепи обозначений и отображаются на схеме. Если между цепями детали производителя и цепями обозначений существуют различия, цепи суммируются или резервируются. В этом случае номера физических клемм не отображаются на схеме.

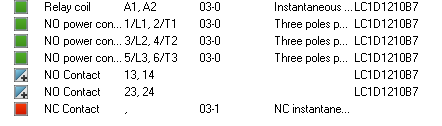

SOLIDWORKS Electrical использует цветовой код для отображения цепей компонента.
- Зеленый цвет означает совпадение между цепями обозначения и цепями детали производителя.
- Красный цвет означает несоответствие. Некоторых обозначений цепи нет в деталях производителя. Добавьте вспомогательные компоненты или измените компонент, чтобы добавить обозначения в деталь производителя.
- Синий цвет обозначает, что деталь производителя содержит цепи, не представленные в обозначении (зарезервированные цепи).
- Желтый цвет обозначает наличие виртуальных цепей, которые не отображаются в виде обозначений или образцов деталей производителя (добавленные вручную).
При замене одной детали производителя другой SOLIDWORKS Electrical удаляет предыдущую привязку цепей и связывает цепи новой детали производителя с цепями обозначений, как при первой привязке.
Переключение цепей
Связь цепей деталей производителя с цепями обозначений устанавливается автоматически. Привязку можно изменить, но только между цепями с одинаковыми характеристиками, например для переключения с одного замыкающего контакта на другой замыкающий контакт.
В диалоговом окне Свойства обозначения (вкладка Деталь производителя и цепи) выберите цепь и перетащите ее на другую.
