Компоненты

Компонент представляет собой электрическое устройство, ПЛК, разъем или клемму. Он представлен одним или несколькими обозначениями и имеет метку. Компонент может присутствовать в электротехническом проекте без графического представления. В чертежи не нужно вставлять обозначения.

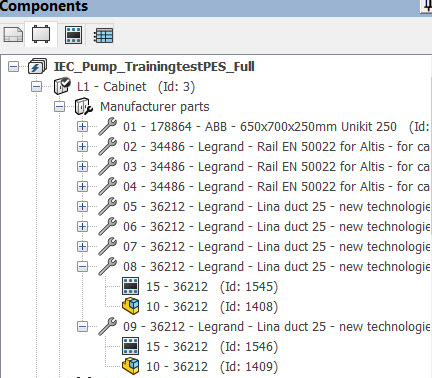

Дерево электрических компонентов содержит новый узел для группировки всех деталей производителя в местоположении.

Компоненты перечислены на специальной вкладке на закрепляемой панели. При двойном нажатии на обозначение компонента, открывается чертеж, в который оно вставлено.

Отображение компонентов

Можно воспользоваться клавишей [F5] или командой Обновить в контекстном меню электротехнического проекта, чтобы обновить список компонентов. В контекстном меню электротехнического проекта нажмите на подменю Вид для просмотра различных режимов списка компонентов.

Параметр Описание
Вид местоположений/Вид функций Этот режим позволяет отображать компоненты, сгруппированные по местоположению или по функциям.
Дочерние компоненты по иерархии/Дочерние компоненты в настоящем местоположении (функции) Этот параметр позволяет отображать дочерний компонент в его родительском компоненте или настоящем местоположении (функции), если местоположение (функция) дочернего компонента отличается от родительского компонента.
Детали производителя Управляет отображением элементов дерева для деталей производителя. Выберите один из следующих трех параметров.
  • Скрыть: Скрывает новый узел для деталей производителя. Элементы дерева, относящиеся к деталям производителя, отображаются непосредственно под компонентом.
  • С графикой. Создает промежуточные элементы дерева только для деталей производителя, имеющих связанные с ними графические элементы (двухмерные посадочные места, метки соединений и т. д.). Это вариант по умолчанию.
  • Все. Создает элементы для всех деталей производителя независимо от того, связаны они с графикой или нет.
Сортировать по функции (местоположению)/Сортировать по метке Позволяет сортировать компоненты по метке или по местоположению (функции).
Сортировать по позиции/Всегда сортировать по метке для клеммных колодок и ПЛК Этот параметр распространяется только на клеммные колодки и ПЛК. Он позволяет сортировать подкомпоненты клеммной колодки или ПЛК с помощью метки или позиции.
Скрыть вспомогательные клеммы Позволяет скрыть вспомогательные клеммы.

Добавление нового компонента

Компонент можно добавить из контекстного списка местоположения или из существующих компонентов, где все компоненты взаимосвязаны.

  • Компонент . При выборе параметра Компонент добавляется только одна метка, если деталь производителя не выбрана. Откроется диалоговое окно свойств компонента, в котором можно настроить метку компонента и назначить деталь производителя.
  • Компонент из детали производителя . При выборе параметра "Деталь производителя" открывается диалоговое окно, в котором можно выбрать деталь производителя.

    Метка автоматически создается и добавляется в список компонентов в соответствии с выбранным оборудованием и (особенно) со связанной классификацией. Кроме того, вы можете настроить количество компонентов, которых необходимо создать. При закрытии диалогового окна Выбор детали производителя введите количество компонентов и подтвердите выбор. Чтобы создать новый компонент, нажмите OK (Продолжить). Повторно открывается диалоговое окно выбора детали производителя для поиска новой детали производителя.

Установка в качестве фиксированного компонента

Как правило, компонент удаляется, когда удаляются все графические элементы (обозначение, двухмерное посадочное место). Можно активировать специальное свойство в компоненте, чтобы сохранить его в списке компонентов.

Нажмите , чтобы сделать эту постоянную настройку компонента доступной в контекстном меню компонента. Для компонентов с выключенным параметром значок выглядит по-другому.

Удаление компонента

Команда удаления доступна в контекстном меню компонента. Компонент, вставленный в чертеж, не может быть удален.

Свойства компонента

Компонент можно изменить с помощью команды Свойства контекстного меню или Свойства компонента для обозначения. Эта команда обеспечивает доступ к диалоговому окну свойств компонента, в котором можно изменить метку и связанную деталь производителя. Для получения дополнительной информации см. Свойства компонента.
