Создание точек соединения

Вы можете создать точки соединения двумя способами: с помощью SOLIDWORKS Routing Library Manager или команд, доступных в меню SOLIDWORKS Electrical.

SOLIDWORKS Routing Library Manager

Чтобы создать точки соединения с помощью SOLIDWORKS Routing Library Manager, выполните следующие действия.

  • Меню SOLIDWORKS Electrical 3D: Мастер электрических компонентов.
  • В меню выберите Инструменты > SOLIDWORKS Electrical > Мастер электрических компонентов .
  • В меню нажмите Инструменты > Трассировка > Инструменты трассировки > Routing Library Manager.

Мастер электрических компонентов позволяет добавлять точки соединения для подключения кабелей, жил кабеля и проводов к компоненту.

Чтобы добавить точки соединения, выполните следующие действия.
  1. В мастере в разделе Функциональные точки трассировки:
    1. Выберите Тип точки соединения.
    2. Нажмите Добавить для доступа к интерфейсу, позволяющему управлять точками соединения.
Параметр Точка соединения не используется для SOLIDWORKS Electrical 3D Routing (только для SOLIDWORKS Routing).

Меню SOLIDWORKS Electrical

Чтобы создать точки соединения с помощью меню SOLIDWORKS Electrical, выполните следующие действия.

  1. В меню SOLIDWORKS Electrical нажмите на один из указанных ниже параметров.
    • Создать точку соединения со сведениями о цепи
    • Создать точку соединения с помощью детали производителя
    • Создать точку соединения кабеля (точка EWCable)

Определения точек соединения

  • Точка соединения со сведениями о цепи. Позволяет вручную создавать точки соединения для проводов или жил кабеля. Введите номер цепи и номер точки соединения (см. Управление точками соединения) и выберите точку эскиза в графической области.
  • Точка соединения от детали производителя. Позволяет создавать точки соединения для проводов или жил кабеля из определения цепи в детали производителя. Нажмите Обзор, чтобы выбрать деталь производителя в разделе Управление деталями производителя и выбрать ссылку из списка. Выберите список, физические клеммы и соответствующие точки эскиза, кромки или цилиндрические поверхности в графической области.

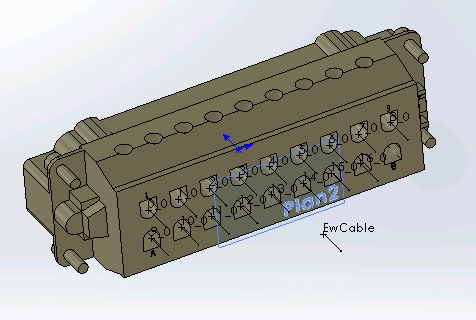

  • Точка соединения кабеля: Создает точки соединения для кабелей. Он соответствует точке разделения изолятора кабеля. Создайте плоскость, параллельную грани, на которой будет создана точка соединения. Выберите в графической области точку эскиза, кромку или цилиндрическую поверхность.
