Контуры местоположения

На закрепляемой панели отображаются дополнительные параметры. Можно выбрать тип контура из списка.

При выборе типа Зигзаг ПО SOLIDWORKS Electrical вставляет зигзагообразную линию на нижнюю линию прямоугольника. Эта линия означает, что местоположение начерчено не полностью. Данный параметр недоступен для контуров местоположений, изображенных в виде полилиний.

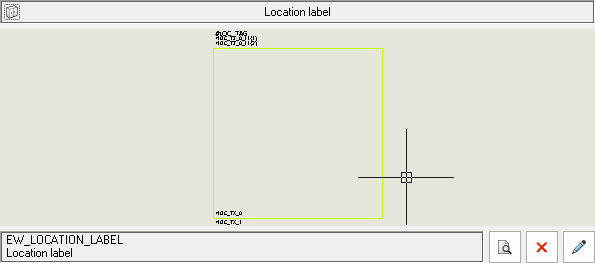

Метка местоположения позволяет вставить обозначение, отображаемое на закрепляемой панели. Этот обозначение соответствует обозначению, сохраненному в конфигурации электротехнического проекта. Чтобы вставить другое обозначение, нажмите Другое обозначение.

Метка местоположения автоматически помещается в верхнюю часть контура. Метки месторасположения представлены обозначением и атрибутами, которые могут отображать данные или свойства, прикрепленные к местоположению. Кроме только, можно нажать правой кнопкой мыши на метку местоположения, чтобы изменить свойства местоположения.

Настройка обозначения для контура местоположения

Выберите Настройки электротехнического проекта > Вкладка "Обозначение".

При необходимости используйте следующие параметры.

Параметр	Описание
	Открывает окно выбора обозначений для выбора необходимого обозначения.
	Позволяет удалить обозначение.
	Позволяет открыть редактор обозначений для изменения обозначения.

Обозначения, представляющие метки местоположений, не имеют цепей или точек соединения. В свойствах обозначения выберите Метки местоположения в параметре Тип обозначения.
