Управление печатью

В этом разделе приведено описание параметров на вкладке Печать.

Вкладку Печать можно открыть следующими способами.
  • Нажмите Электротехнический проект > Печать .
  • На закрепляемой панели нажмите правой кнопкой мыши на электротехнический проект и выберите Печать .
  • На закрепляемой панели нажмите правой кнопкой мыши на книгу и выберите Печать . Для печати в этой книге выбраны только чертежи.
Откроется дополнительное диалоговое окно для обновления отчета и чертежей клеммных колодок в соответствии с настройками конфигурации электротехнического проекта.
  • Обновить чертежи: перед выполнением команды все отчеты, правила проектирования и чертежи клеммных колодок обновляются.
  • Продолжить без обновления: отчеты, правила проектирования и чертежи клеммных колодок не обновляются перед выполнением команды.
  • Отмена. Отменяет действия. Чертежи не обновляются.

Настройки печати можно сохранить в файл конфигурации для дальнейшего использования. Можно создать неограниченное количество файлов конфигураций.

Параметр Описание
Предварительный просмотр печати. Позволяет открыть окно предпросмотра печати для выбранного чертежа.
Удалить из выбранного. Позволяет удалить выбранные чертежи из выбранного.
Печать нескольких конфигураций. Печать чертежей с использованием нескольких разных конфигураций.
Режим списка. Отображение списка чертежей.
Режим миниатюры. Отображение предварительного просмотра миниатюр для чертежей.
Конфигурация. Управление параметрами отображения для элементов в диалоговом окне.
Стиль чертежа. Позволяет изменить настройки текста и цветных объектов. Если вы не назначили электротехническому проекту файл конфигурации Стиль чертежа, отобразится соответствующее сообщение.

Конфигурация печати

Позволяет выбрать ранее созданный файл конфигурации печати для загрузки предпочитаемых настроек печати. Нажмите ... для получения доступа к разделу Управление конфигурациями печати.

Настройки страницы

  • Имя: выберите требуемый принтер. Если требуется доступ к параметрам принтера Windows, нажмите Свойства.
  • Формат бумаги. Выберите предварительно определенный формат бумаги, поддерживаемый принтером.
  • Источник. Выберите требуемый источник бумаги.

Ориентация

  • Книжная/альбомная. Выберите ориентацию страницы.
  • Симметричная печать. Выберите данный параметр, чтобы графические объекты печатались симметрично.

Чертежи

  • Все/выбор. Позволяет выбрать, какие чертежи электротехнического проекта необходимо распечатать: все или только выбранные. Нажмите ..., чтобы выбрать чертежи. Для получения дополнительной информации см. Выбор документа.
  • Изменить порядок печати: выберите данный параметр, чтобы распечатать чертежи в обратном порядке от последнего к первому.

Масштаб

Выберите предварительно определенный коэффициент масштабирования или введите произвольный коэффициент (единица при печати = единица чертежа). При выборе встроенного коэффициента в двух полях отображаются единицы при печати и единицы чертежа. В режиме По формату страницы масштаб графических объектов задается в соответствии с выбранным форматом страницы.

Копии

  • Количество копий: Определяет количество копий для печати.
  • Разобрать по копиям: Позволяет собирать напечатанные чертежи (доступно при выборе нескольких копий).

Область эпюры

Определяет печатаемую область чертежа.
  • Вся геометрия: область, определяемая граничной рамкой всех видимых объектов.
  • Граница чертежа: область, определяемая зоной сетки в параметрах чертежа.
  • Текущий вид: область, видимая на экране или в текущем виде при сохранении чертежа.

Эпюра со стилем

Каждому цвету графических объектов на экране соответствуют цвет и толщина на бумаге. Если таблица стилей печати не применяется, цвета на бумаге и толщина линий совпадают с цветами на экране. Таблицы стилей печати позволяют задать пользовательское соответствие. Для получения дополнительной информации см. Изменение стилей эпюр для печати.

Выберите в списке требуемую таблицу стилей печати. Для редактирования таблицы стилей печати нажмите кнопку Изменить файл таблицы стилей печати. Открывается диалоговое окно для привязки каждого цвета на экране к цвету и толщине линий при печати. Если в списке таблиц стилей печати установить значение Нет, можно выбрать Эпюра с толщиной линий. Цвета и толщина линий на экране и на бумаге будут одинаковыми.

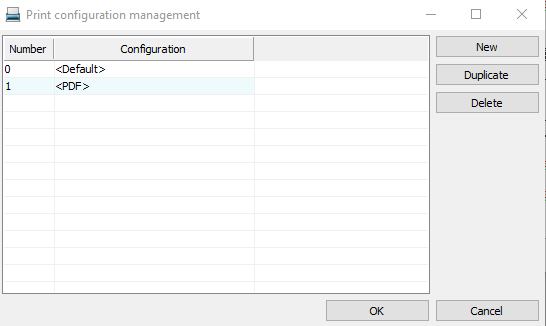

Управление конфигурациями печати

Для доступа к диалоговому окну Управление конфигурациями печати нажмите Управление печатью > Конфигурация печати > ....

При наличии нескольких разных конфигураций для печати чертежей выберите файл конфигурации из списка и чертежи для печати с этой конфигурацией. При необходимости повторите эту операцию с другими файлами конфигурации. Нажмите Печать нескольких конфигураций и проверьте конфигурации, которые планируется использовать для печати.

Для создания, копирования или удаления файлов конфигураций используйте параметры Создать, Дублировать и Удалить в правой части диалогового окна.
