При использовании такого типа файла конфигурации разъем автоматически строится с одним обозначением.
В левой части диалогового окна на пяти вкладках отображаются настройки конфигурации. В правой части отображается предварительный просмотр параметра.
Общие
Позволяет присвоить имя конфигурации и добавить описание на всех языках программного обеспечения.
Форма
При вставке обозначение разъема создается автоматически на основе параметров конфигурации.

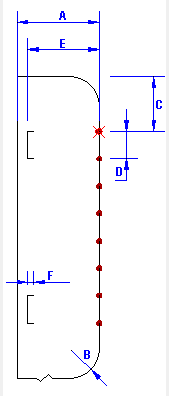

- Размер
- Ширина: Введите ширину тела разъема (А). Чтобы получить общую ширину разъема, необходимо прибавить к этому значению радиус скругления.
- Радиус скругления угла: Введите диаметр скругления (Б).
- Выводы
- Расстояние до первой точки: Введите расстояние между верхней частью разъема и первой точкой соединения (В).
- Расстояние между двумя штекерами: Введите расстояние между двумя точками соединения (Г). Данное значение должно соответствовать расстоянию между двумя проводниками провода.
-
Сторона вывода: определяет, как размещены выводы из одной цепи: на одной или двух сторонах. Список содержит четыре элемента (Справа, Слева, Слева и справа, Справа и слева). Если выбрать Справа и слева, первый вывод цепи будет помещен справа, а последующие точки одной цепи — на противоположной стороне. Новая цепь начинается справа. Для каждого вывода каждой цепи на каждой стороне вставляется одно обозначение для точки соединения и одно обозначение для цепи.
- Вставить цепь обозначения. Позволяет выбрать параметр для вставки только одного обозначения на каждую цепь или одного обозначения цепи для каждого вывода каждой цепи.
- Гребни
Гребень представляет собой специальный графический элемент, который объединяет несколько цепей. Для создания гребня необходимо сгруппировать цепи в детали производителя, назначенной разъему.
- Положение гребня: Укажите расстояние между точками соединения и гребнем (Д).
- Ширина зубцов гребня: Укажите ширину горизонтальной линии гребня (Е).
- Параметры
- Вертикальное положение разделителя: Для построения вертикальной линии разъема укажите расстояние между разделителем и правой стороной разъема. Оставьте значение O, чтобы не чертить разделитель.
- Поле заднего плана: Можно скрыть объекты, прочерченные под разъемом, при помощи автоматической вставки маски. Введите значение для определения поля маски. Значение O соответствует расширению разъема.
- Тип перекрестной ссылки: Выберите уровень перекрестных ссылок по умолчанию. Он автоматически применяется к обозначениям, представляющим разъем.
Атрибуты
- Информация (вверху).
Введите координаты для точки вставки обозначения, содержащей атрибуты, по отношению к верхнему левому углу обозначения разъема (A) (B).
- Информация (внизу)
Введите координаты для точки вставки обозначения, содержащей атрибуты, по отношению к нижнему левому углу обозначения разъема (C) (D).
Точки соединения
Точки соединения необходимы для подключения обозначения к проводникам.
Цепи
При вставке управляемые цепи состоят из цепей из детали производителя. Список, отображенный в диалоговом окне, зависит от цепей, связанных с классом Разъем.
Данная функция позволяет начертить тип контакта в обозначении разъема.
Вы можете привязать обозначение к каждому типу цепи, который будет вставленв точку соединения. Можно также задать его угол вставки и коэффициент масштабирования.

Параметр |
Описание |

|
Позволяет открыть инструмент выбора обозначений для выбора необходимого обозначения. |

|
Позволяет удалить обозначение. |

|
Позволяет открыть редактор обозначений для изменения обозначения. |
