Свойства конфигурации чертежа клеммной колодки (DIN)

В этом разделе описываются параметры конфигурации DIN по умолчанию для чертежей клеммных колодок.

Файл конфигурации чертежа клеммной колодки содержит все параметры компоновки клеммной колодки, сгруппированные по теме. Можно создать столько файлов конфигураций, сколько требуется. Эти конфигурации доступны в диалоговом окне Управление конфигурациями чертежа клеммной колодки.

В редакторе файлов конфигурации отображается предварительный просмотр выбранных параметров. Можно отключить предварительный просмотр, выбрав Предварительный просмотр чертежа в нижней части диалогового окна Конфигурация чертежа клеммной колодки.

Общие

Эта вкладка позволяет присвоить имя файлу конфигурации, а также сопроводить его описанием на любом языке, поддерживаемом программой. При изменении имени оно автоматически обновляется во всех интерфейсах (например в конфигурациях или списке клеммных колодок).

Имя Описание
Имя Имя файла конфигурации. Это значение автоматически распространяется на все интерфейсы, в которых отображается конфигурация.
Описание Описание конфигурации. Можно добавить описание на нескольких языках.

Сетка

На этой вкладке можно настроить компоновку графического представления клеммной колодки на чертеже.

Стандарт DIN требует, чтобы на чертеже клеммной колодки было специальное обозначение, представляющее сетку, в которой отображаются данные этой колодки. В нижней части диалогового окна можно настраивать используемый блок сетки, а также основную надпись, связанную с клеммными колодками.

Имя Описание
Блок сетки Обозначения сетки доступны в библиотеке обозначений. Специальные значки позволяют выбирать и повторно редактировать обозначение. Эти данные распространяются по атрибутам.
Основная надпись Отображает основную надпись, в которой будут созданы чертежи.
  • Основная надпись по умолчанию: основная надпись, связанная с чертежами клеммной колодки в конфигурации электротехнического проекта
  • Специальная основная надпись для этой конфигурации: все клеммные колодки, использующие эту конфигурацию, создаются с этой основной надписью
Нижний левый угол основной надписи должен быть расположен в точке с координатами (0,0). Все параметры компоновки перемещаются и отсчитываются от этой точки. Специальные значки позволяют выбирать и редактировать разметку страницы.
Открывает инструмент Выбор обозначений, который позволяет изменить обозначение, связанное с обозначением по умолчанию.
Удаляет связанное обозначение.
Открывает Редактор обозначений для изменения выбранного обозначения.
Общие

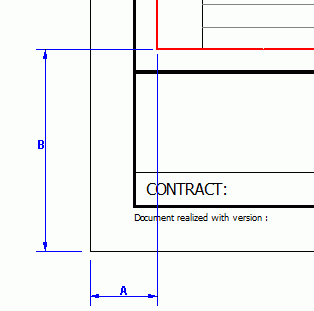

Координата X A Позволяет настраивать расстояние А по оси X между точкой вставки блока сетки и исходной точкой основной надписи (0,0).
Координата Y B Позволяет настраивать расстояние B по оси Y между точкой вставки блока сетки и исходной точкой основной надписи (0,0).
Ориентация клеммной колодки Определяет направление, в котором создаются данные для представления клеммной колодки.
Количество жил на лист чертежа Определяет максимальное количество жил, которое может содержать один чертеж (количество столбцов на горизонтальной клеммной колодке).
Количество кабелей со стороны исходной точки Определяет количество кабелей, управляемых в исходной детали.
Количество кабелей со стороны места назначения Определяет количество кабелей, управляемых в целевой детали.
SOLIDWORKS Electrical создает клеммы на новом чертеже, когда хотя бы один из этих трех параметров ("Количество жил на лист чертежа", "Количество кабелей со стороны исходной точки" и "Количество кабелей со стороны места назначения") достигает максимального значения, определенного в конфигурации.

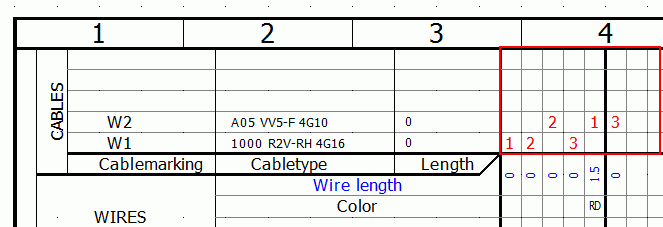

Формула для индикации подключенных жил кабеля Открывает раздел управления формулами для определения параметров отображаемого текста для жил кабеля.

Мосты

Соединяет две клеммы или более с помощью мостов (или перемычек).

Имя Описание
Общие

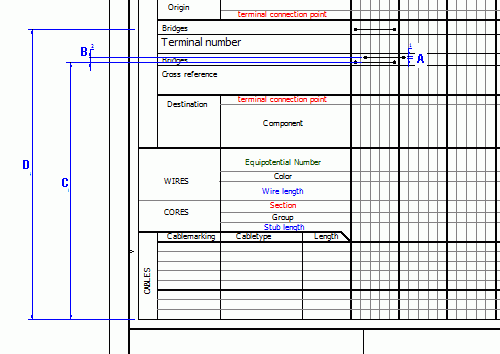

Диаметр точек Позволяет задать диаметр (А) точек, представляющих собой мостовое соединение клеммы.
Смещение моста Позволяет задать расстояние (B) между двумя линиями, представляющими мост.
Расстояние для черчения мостов снизу или слева Позволяет определить расстояние (C) между началом блока сетки и мостом со стороны места назначения.
Расстояние для черчения мостов сверху или справа Позволяет определить расстояние (D) между началом блока сетки и мостом со стороны исходной точки.
Цвет Позволяет указать цвет, которым рисуются мосты (точка и линия).
Автоматические мосты Создает мост на клеммах, подключенных к одному эквипотенциалу.
Цвет Позволяет указать цвет, которым рисуются автоматические мосты.
Показать провод Управляет отображением провода, подключенного к клемме при связи его с другим проводом.

Данные файла

Эта вкладка позволяет задать параметры для автоматического создания данных, которые передаются в свойства чертежа клеммной колодки. Если нажать на правый столбец, откроется раздел Управление формулами.

Имя Описание
Описание Позволяет задать параметры для автоматического создания данных, которые передаются в описание чертежа клеммной колодки.
Пользовательские данные/Переносимые данные Позволяет задать параметры для автоматического создания данных, которые передаются в пользовательские данные чертежа клеммной колодки.
