Свойства конфигурации чертежа клеммной колодки (IEC)

В этом разделе описываются параметры конфигурации IEC по умолчанию для чертежей клеммных колодок.

Чертежи клеммных колодок можно создать путем вставки обозначений. Можно использовать обозначения по умолчанию или обозначения, связанные с деталями производителя или обозначениями схемы. SOLIDWORKS Electrical позволяет рисовать элементы, такие как текст, атрибуты и графические представления кабелей, в соответствии с параметрами конфигурации.

Файл конфигурации чертежа клеммной колодки содержит все параметры компоновки клеммной колодки, сгруппированные по теме. Можно создать столько файлов конфигураций, сколько требуется. Конфигурации доступны в диалоговом окне Управление конфигурациями чертежа клеммной колодки.

В редакторе файлов конфигурации отображается предварительный просмотр выбранных параметров. Можно отключить предварительный просмотр, установив флажок Предварительный просмотр чертежа в нижней части диалогового окна Конфигурация чертежа клеммной колодки.

Общие

Эта вкладка позволяет присвоить имя файлу конфигурации, а также сопроводить его описанием на любом языке, поддерживаемом программой. При изменении имя автоматически обновляется во всех интерфейсах (например в конфигурациях или списке клеммных колодок).

Имя Описание
Имя Имя файла конфигурации. Это значение автоматически распространяется на все интерфейсы, в которых отображается конфигурация.
Описание Описание конфигурации. Можно добавить описание на нескольких языках.

Клеммы

На этой вкладке отображаются параметры, определяющие графическое представление клемм.

Имя Описание
Размер клеммы Можно задать ширину A и высоту B клеммы. Они останутся теми же вне зависимости от ориентации клеммной колодки (по горизонтали или по вертикали).
Ширина A Ширина A клеммы.
Высота B Высота B клеммы.
Вспомогательная клемма Позволяет вставить вспомогательный элемент в клеммную колодку, например разделитель или стоповый элемент. Этот элемент появляется в клеммной колодке, как клемма без метки. Можно задать ширину C и высоту D вспомогательного элемента. Они останутся теми же вне зависимости от ориентации клеммной колодки (по горизонтали или по вертикали).
Вставить вспомогательную клемму Позволяет вставить вспомогательный элемент в клеммную колодку.
Ширина C Ширина C вспомогательного элемента.
Высота D Высота D вспомогательного элемента.
Коллектор заземления Можно подключить все неиспользуемые жилы кабеля к коллектору заземления.
С активным коллектором заземления Позволяет подключить все неиспользуемые жилы кабеля к коллектору заземления.
Зазор коллектора E Расстояние зазора коллектора E между коллектором заземления и рядом клемм.
Подключить все неподключенные жилы кабеля к коллектору заземления Позволяет подключить все неподключенные жилы кабеля к коллектору заземления, даже если они не зеленые/желтые.
Многоуровневые клеммы Многоуровневые клеммы — это специальные клеммы, к которым можно подключать несколько проводов или жил кабеля. Они имеют несколько цепей, в отличие от одиночных клемм, у которых только одна цепь.
Ширина последнего уровня (%) Позволяет указать коэффициент масштабирования (в процентах) между первым и последним уровнями многоуровневой клеммы. SOLIDWORKS Electrical автоматически рассчитывает ширину промежуточных уровней.
Толщина линии Толщина контура многоуровневой клеммы.
Цвет Цвет многоуровневой клеммы.

Обозначения

Можно нарисовать клеммные колодки, объединив обозначения (например, обозначения заголовка или обозначения клеммы). На этой вкладке можно выбирать, редактировать или удалять обозначения, что позволяет создавать чертежи клеммной колодки.

Имя Описание
Пользовательское обозначение Можно нарисовать клеммную колодку с помощью обозначений клемм по умолчанию или с помощью пользовательских обозначений клемм.
Если SOLIDWORKS Electrical не удается найти привязку, программа автоматически переключается на другую известную привязку. Если привязок нет, SOLIDWORKS Electrical использует обозначение по умолчанию, определенное в конфигурации.
Вставить пользовательское обозначение Если этот флажок снят, SOLIDWORKS Electrical использует общие обозначения клемм, соответствующие клеммам различных типов, для создания чертежей клеммной колодки. Для каждой из таких клемм необходимо выбрать обозначение, которое будет использоваться на чертеже клеммной колодки, и определить их ориентацию и масштаб.
В свойствах детали производителя или обозначения можно найти два параметра, позволяющих выполнить привязку типа клеммы или обозначения клеммной колодки.
Приоритет — деталь производителя/обозначение схемы Укажите, требуется ли задать приоритет привязки детали производителя или обозначения схемы.

Если указать Деталь производителя, SOLIDWORKS Electrical использует обозначение клеммы, связанное с деталью производителя.

Если указать Обозначение схемы, SOLIDWORKS Electrical использует обозначение клеммы, связанное с обозначением.
Приоритет — тип клеммы/обозначение клеммы Укажите, требуется ли задать приоритет типа клеммы или обозначения клеммы.

Если указать Тип клеммы, то при создании чертежей клеммных колодок SOLIDWORKS Electrical использует обозначение клеммы, связанное с обозначением или деталью производителя в параметре "Тип клеммы" (свойства обозначения или детали производителя). В конфигурации необходимо добавить тип клеммы, чтобы определить ее ориентацию и масштаб.

Если указать "Обозначение клеммной колодки", то при создании чертежей клеммных колодок SOLIDWORKS Electrical использует обозначение клеммы, связанное с обозначением или деталью производителя в параметре "Обозначение клеммной колодки" (свойства обозначения или детали производителя).
Клеммы по умолчанию В первой таблице отображаются обозначения по умолчанию, используемые для создания чертежей клеммных колодок. Новый тип обозначения добавить невозможно. Можно изменить затронутые обозначения (Имя обозначения) и изменить их ориентацию или масштаб.
Открывает инструмент Выбор обозначений, который позволяет изменить обозначение, связанное с обозначением по умолчанию.
Удаляет связанное обозначение.
Открывает Редактор обозначений для изменения выбранного обозначения.
Пользовательские обозначения Вторая таблица позволяет управлять обозначениями типов клемм, используемыми для создания чертежей клеммных колодок. Можно изменить затронутые обозначения (Имя обозначения) и изменить их ориентацию или масштаб.
Открывает инструмент Выбор типа клемм, позволяющий добавить в конфигурацию новое обозначение типа клеммы.
Удаляет выбранное обозначение типа клеммы.
Очищает выбранное обозначение типа клеммы.
Открывает окно Управление типами клемм, позволяющее управлять типами клемм.
Открывает инструмент Выбор обозначений, который позволяет изменить обозначение, связанное с типом клеммы.
Удаляет связанное обозначение, если оно не соответствует типу клемм по умолчанию.
Открывает Редактор обозначений для изменения выбранного обозначения.

Провода и жилы кабеля

В нижней части данного диалогового окна можно управлять параметрами текста (например, шрифтом, размером или отображением), а также положением текста на линии, которая представляет собой провод или жилу кабеля, подключенную к клемме. В верхней части данного окна красные точки (появляющиеся при выборе параметра для смещения по осям X или Y) отмечают точку вставки текста по умолчанию (смещения по осям X и Y равны 0).

Имя Описание
Общие

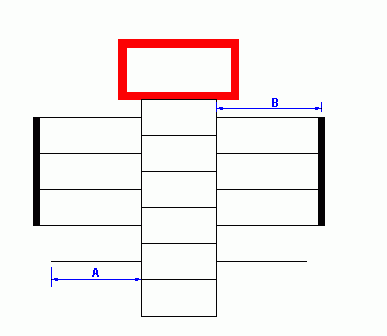

Длина провода A Позволяет задать длину А линии, представляющей провод.
Длина жилы кабеля B Позволяет задать длину B линии, представляющей жилу кабеля.
Параметры
Визуализация выводов клемм Выберите данный параметр, чтобы отобразить выводы клемм как в редакторе клеммных колодок.
Цвет линии Позволяет выбрать цвет линии, представляющей выводы клемм.
Длина жилы кабеля Выберите этот параметр, чтобы сгруппировать все жилы кабеля, подключенные к одной клемме, и подключите только одну жилу кабеля к клемме.
Расстояние до точки соединения C Позволяет указать расстояние между клеммой и линией для объединения жил кабеля.

Мосты

Имя Описание
Общие

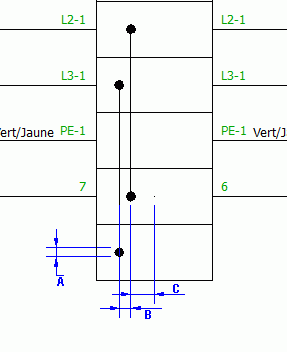

Диаметр точек A Позволяет задать диаметр А точек, представляющих собой мостовое соединение клеммы.
Смещение моста B Позволяет задать расстояние B между двумя линиями, представляющими мост. Это добавляет параметр к параметру Расстояние до моста.
Расстояние до моста C Позволяет задать расстояние C между осью клеммы (серединой) и линией, представляющей мост.
Цвет Позволяет указать цвет, которым рисуется мост (точка и линия).
Автоматические мосты
Цвет Позволяет указать цвет, которым рисуются автоматические мосты (точка и линия).
Показать провод Управляет отображением провода, подключенного к клемме, при его связывании с другим проводом.

Кабель

Настраиваемое основное обозначение (метка кабеля) представляет собой кабель на чертеже клеммной колодки.

Первые две зоны нижней части данного диалогового окна отображают параметры текста (например, шрифт, цвет или размер), а также параметры его размещения. Текст размещается по центру точки пересечения двух диагоналей прямоугольника. Параметры "Смещение по оси X" и "Смещение по оси Y" позволяют управлять расстоянием между текстом и этой точкой.

Третья зона нижней части окна (метка кабеля) позволяет выбрать обозначение, которое будет расположено в базовой точке (на пересечении двух диагоналей прямоугольника). Для этого обозначения доступны значки следующих операций: Добавить, Удалить и Редактировать.

Это обозначение добавляется к основному обозначению. Чтобы отобразить собственное обозначение, основное обозначение можно скрыть, задав для него размеры, равные 0, и скрыв его тексты.
Имя Описание
Общие
Положение кабеля Позволяет управлять положением обозначения метки кабеля по отношению к жирной линии, объединяющей жилы кабеля.

Значение Вверху соответствует первой жиле кабеля, В центре — на середине этой жирной линии, Внизу — помещает обозначение на последней жиле кабеля.

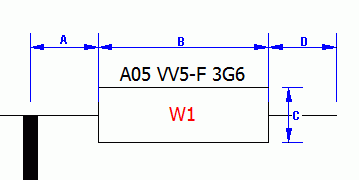

Минимальное расстояние перед меткой A Определяет длину A линии, разделяющей прямоугольник метки кабеля и жирную линию кабеля.
Ширина метки B Определяет ширинуB прямоугольника метки кабеля.
Высота метки C Определяет высоту C прямоугольника метки кабеля.
Максимальное расстояние после метки D Определяет длину D линии, размещаемой на другом конце прямоугольника.
Минимальное количество жил кабеля до следующего чертежа

Позволяет определить количество жил кабеля на чертеже, которые создают автоматический разрыв страницы.

Например, если для данного параметра задано значение 0 и SOLIDWORKS Electrical не может разместить на чертеже все жилы кабеля, то кабель будет перенесен на другой чертеж.

Если для данного параметра введено значение 3, то SOLIDWORKS Electrical разместит на этом чертеже три жилы кабеля (в случае, если не превышен предел чертежа), а остальные жилы — на другом чертеже. Если на текущем чертеже есть место только для двух клемм, программа помещает все жилы кабеля на новом чертеже.
Расстояние между кабелями E Позволяет задать расстояние между двумя толстыми линиями, представляющими кабели E.
Ширина линии кабеля Позволяет определить ширину линий, группирующих жилы кабеля. Если ввести 0, ширина не используется.

Место назначения

Эта вкладка позволяет управлять отображением мест назначения кабелей и проводов.

Имя Описание
Общие
Сведения о компоненте места назначения

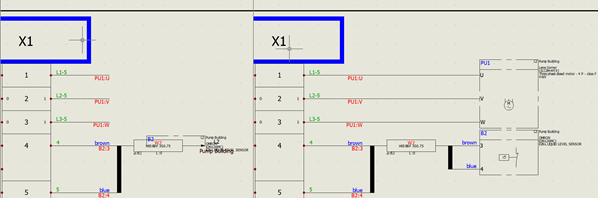

Если флажок установлен, эти места назначения на чертеже представлены путем размещения одного или более обозначений внутри прямоугольника. Здесь подробно описывается расположение жил кабеля и материалов клемм для компонента. На чертеже также показаны места назначения проводов в одном прямоугольнике, а последовательные провода для уникального места назначения сгруппированы вместе. Выберите параметр:
  • Нет: Отображаются только метка и имя расположения.
  • Для кабелей. Отображается окно с информацией об обозначении места назначения для кабелей.
  • Для проводов. Отображается окно с информацией об обозначении места назначения для проводов.
  • Для кабелей и проводов. Отображается окно с информацией об обозначении места назначения для кабелей и проводов.
Тип обозначения места назначения Укажите тип обозначения (структурная схема или схема), который необходимо вставить. Если SOLIDWORKS Electrical не может найти обозначения требуемого типа, доступны различные параметры.

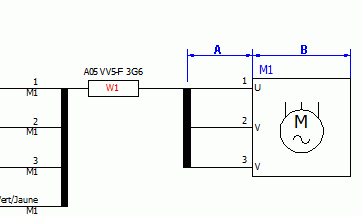

A Длина линии места назначения Определяет длину A линии, обозначающей жилу кабеля на стороне места назначения. Этот параметр также применяется к компонентам провода.
Длина B прямоугольника, содержащего обозначение места назначения Определяет длину B стороны прямоугольника, обрамляющего обозначение.
Допуск центровки обозначения (в процентах) Определяет поле между обозначением и его контуром, а также присваивает масштабный коэффициент обозначению согласно его размеру.
Смещение для следующего места назначения A Определяет расстояние смещения A при изменении местоположения точки назначения кабеля.

Компоновка

На этой вкладке можно управлять компоновкой графического представления клеммной колодки на чертеже. В правой нижней части диалогового окна отображается один из следующих стилей основной надписи.
  • Основная надпись по умолчанию: основная надпись, связанная с чертежами клеммной колодки в конфигурации электротехнического проекта.
  • Специальная основная надпись для этой конфигурации: создает все клеммные колодки с этой основной надписью с использованием этой конфигурации.
Нижний левый угол основной надписи должен быть расположен в точке с координатами (0,0). Все параметры компоновки отсчитываются от этой точки.
Имя Описание
Общие
Ориентация клеммной колодки Позволяет выбрать направление черчения клеммных колодок: по вертикали или по горизонтали.
Ориентация метки клеммной колодки Определяет угол поворота метки клеммной колодки в обозначении заголовка этой колодки. Ориентация клеммной колодки (горизонтальная или вертикальная) не применяется к этому параметру.
Ориентация метки клемм Определяет угол поворота метки клеммы в обозначениях клемм. Ориентация клеммной колодки (горизонтальная или вертикальная) не применяется к этому параметру.
Горизонтальное представление
Длина клеммной колодки B Определяет максимальную длину B клеммной колодки. Это расстояние отсчитывается от координаты X правого сегмента, образующего прямоугольник обозначения заголовка данной клеммной колодки. При превышении данного ограничения клеммы переносятся на следующий чертеж.

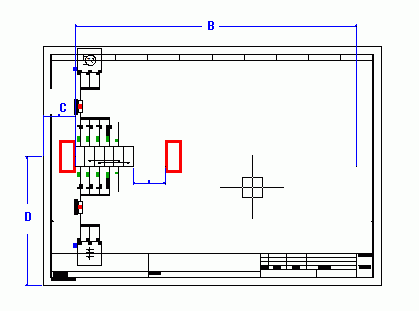

Положение по оси X 1-ой клеммы C Определяет координату X C для вставки первой клеммы относительно начала координат (0,0) основной надписи.
Положение по оси Y 1-ой клеммы D Определяет координату Y D для вставки первой клеммы относительно начала координат (0,0) основной надписи.
Вертикальное представление

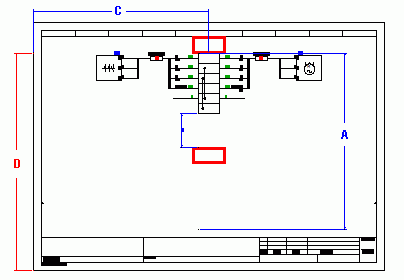

Высота клеммной колодки A Определяет максимальную высоту A клеммной колодки. Это расстояние отсчитывается от координаты Y нижнего сегмента, образующего прямоугольник обозначения заголовка данной клеммной колодки. При превышении данного ограничения клеммы переносятся на следующий чертеж.
Положение по оси X 1-ой клеммы C Определяет координату X C для вставки первой клеммы относительно начала координат (0,0) основной надписи.
Положение по оси Y 1-ой клеммы D Определяет координату Y D для вставки первой клеммы относительно начала координат (0,0) основной надписи.
Несколько
Активировать Позволяет активировать графическое представление нескольких клеммных колодок на одном чертеже.
Промежуток: Определяет расстояние между представлениями двух клеммных колодок.
Группа Позволяет указать способ группировки клеммных колодок.
Сортировка Определяет критерии сортировки всех клеммных колодок или колодок внутри группы.

Данные файла

Эта вкладка позволяет задать параметры для автоматического создания данных, которые передаются в свойства чертежа клеммной колодки. Нажмите на столбец, чтобы открыть диалоговое окно Управление формулами.

Имя Описание
Описание Позволяет задать параметры для автоматического создания данных, которые передаются в описание чертежа клеммной колодки.
Пользовательские данные/Переносимые данные Позволяет задать параметры для автоматического создания данных, которые передаются в пользовательские данные чертежа клеммной колодки.
