Вставка устройств

Можно вставить и указать устройства.

Откройте чертеж компоновки для местоположения шкафа. На закрепляемой панели отображаются детали производителя, назначенные для шкафа, кабель-каналов, реек или аксессуаров.
  1. Вставьте кабель-каналы одним из следующих способов.
    • Нажмите Компоновка шкафа > Вставить двухмерное посадочное место .
    • Правой кнопкой мыши нажмите на образец устройства и выберите Вставить.
    • Дважды нажмите на образец устройства.
    Двухмерное посадочное место вставляется, если оно связано с деталью производителя. При отсутствии привязанных обозначений используется общее обозначение (например, EW_2D_CircuitBreaker для автоматического выключателя) с учетом размеров детали производителя.

    При выборе нескольких компонентов откроется диалоговое окно Порядок вставки для управления связанными обозначениями и определения порядка вставки двухмерных посадочных мест.

  2. Вставка другого обозначения или редактирование обозначения
    1. Нажмите Другое обозначение для выбора другого обозначения, связанного с этой деталью производителя.

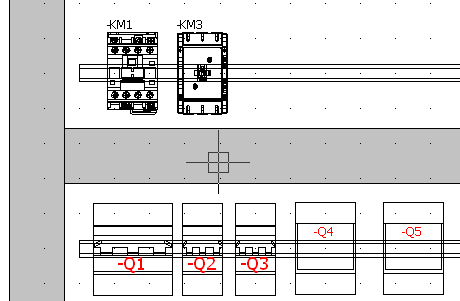

    2. Выберите угол поворота двухмерного посадочного места и настройте направление вставки двухмерного посадочного места. Нажмите точку вставки в графическом интерфейсе.
  3. Необязательно: Выберите Скрыть фон, чтобы разместить элементы позади нового элемента.

    Масштабный коэффициент, выбранный при вставке шкафа, используется при вставке устройства.

  4. Необязательно: Скопируйте устройство.
    При копировании устройства, которое уже существует в графическом интерфейсе, автоматически создается новое устройство, идентичное исходному.
  5. Необязательно: Нажмите правой кнопкой мыши на устройство и выберите Добавить деталь производителя.
    1. В диалоговом окне для выбора детали производителя выберите новый образец.
    2. Подтвердите выбор, чтобы вставить двухмерное посадочное место.
