Множественный атрибут можно создать на основе существующего (единичного) атрибута, значение которого отображается в нескольких строках текста. Атрибуты представляют собой специальные текстовые строки в обозначениях, основных надписях и двухмерных посадочных местах (блоках).
У атрибутов есть Метка (название), Предложение (описание) и Значение (текст для отображения). Атрибуты используются для передачи информации об электротехническом проекте или баз данных программного обеспечения. Иногда эти данные могут быть представлены в виде громоздкого текста, что может затруднять проектированию схемы.
-
Чтобы создать множественные атрибуты, выполните одно из следующих действий.
- Нажмите
.
- Нажмите .
- Нажмите .
-
Выберите единичный атрибут в графическом интерфейсе, чтобы преобразовать его во множественный атрибут.
На закрепляемой панели появятся параметры создания.
-
Обновите следующие поля:
| Параметр |
Описание |
|---|
| Количество атрибутов |
Введите количество строк, в которые передаются данные. |
| Расстояние между атрибутами |
Введите расстояние между двумя атрибутами, чтобы задать межстрочное пространство. |
| Указать позицию на экране |
Если Количество атрибутов больше двух, отменить выбор этого параметра, чтобы автоматически расположить атрибуты один под другим. В противном случае нажмите на точку вставки для каждого атрибута. |

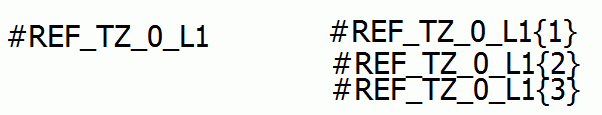

Имя атрибута изменено. Суффикс
{n} размещается в конце.
n — это порядковый номер
множественного атрибута.
При вводе информации, которая будет распространена на следующую строку множественного атрибута, используйте в качестве разделителя строк символ |. Пример: Автоматический выключатель | Четырехполюсный | 4P 3D.
