Создание 2D-чертежа

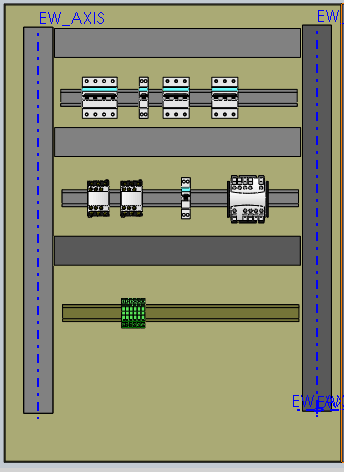

После вставки компонентов можно создать 2D-чертеж для добавления в чертежи электротехнического проекта.

1. Выполните одну из следующих операций.
   • В меню SOLIDWORKS Electrical 3D нажмите Создать 2D-чертеж .
   • В меню выберите Инструменты > SOLIDWORKS Electrical > Создать 2D-чертеж .

   SOLIDWORKS Electrical 3D использует функции SOLIDWORKS для создания чертежа. 2D-чертеж откроется в графической области, но, в отличие от SOLIDWORKS, основная надпись будет отсутствовать. В этом чертеже есть размеры основной надписи схемы, указанной в конфигурации электротехнического проекта.

2. Используйте палитру видов, чтобы перетащить виды, которые необходимо использовать.

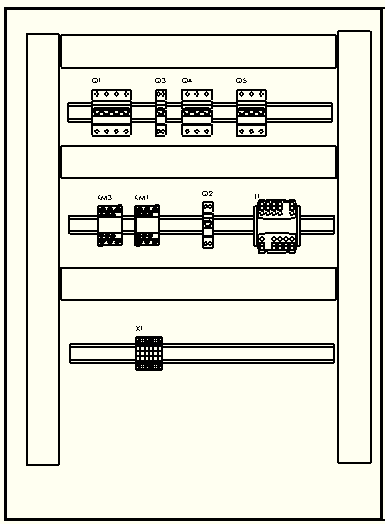

3. Нажмите Чертеж SOLIDWORKS Electrical > Создать метки, чтобы создать метки компонента в виде.
4. Нажмите Чертеж проекта, чтобы создать новый чертеж с основной надписью.
   Файл сохраняется в формате EWG в каталоге "Чертежи" электротехнического проекта.
