Каждый провод на схеме может быть закреплен при условии, что он связан с обозначением или клеммой.
-
Чтобы открыть команду кабельной проводки, нажмите правой кнопкой мыши на провод и выберите Выполнить привязку жил кабеля.
Команда кабельной проводки активируется на нескольких проводах. Этот интерфейс аналогичен интерфейсу раздела управления кабелями.
-
Для привязки жил кабеля
выполните следующие действия.
-
Выберите жилы в верхней части этого диалогового окна.
-
Выберите провод для привязки в нижней части.
Жилы кабелей закреплены в порядке появления. Первая жила в списке будет назначена первому проводу в списке, вторая жила — второму проводу и т. д.
Составьте список проводов в соответствии со списком жил.
| Цвет |
Описание |
| Синяя жила кабеля (полужирным) |
Выполнена привязка к проводу. |
| Зеленая жила кабеля (полужирным) |
Назначена одному из выбранных проводов. |
Полужирный шрифт означает, что жила кабеля подключена в принципиальной схеме. Синие жилы кабеля, не выделенные полужирным шрифтом, присутствуют только на структурной схеме.
-
Чтобы отсоединить жилы кабеля, нажмите Отсоединить жилы кабеля
.

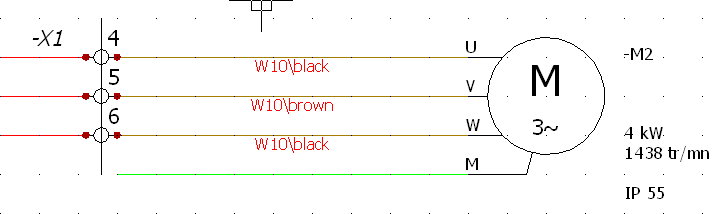

Кабели выбранных жил будут удалены. После подтверждения изменений принципиальная схема автоматически обновляется. Текст, соответствующий кабелю, автоматически размещается на линии. Текст (стиль и содержимое) можно настроить на вкладке свойств электротехнического проекта "Текст".
