Aplicar una presión no uniforme normal a una cara

Para aplicar una presión no uniforme normal a una cara:

  1. En el gestor de Simulation, haga clic con el botón derecho del ratón en el icono Cargas externas y seleccione Presión.
    Aparece el PropertyManager Presión.
  2. En Tipo, seleccione Normal a cara seleccionada.
  3. En la zona de gráficos, haga clic en la cara a la que aplicará la presión.
  4. En Valor de presión, haga lo siguiente:
    1. Establezca las Unidades en las unidades de presión requeridas.
    2. Escriba el valor de presión en el cuadro Valor de presión.
  5. Haga clic en .
  6. Active la casilla de verificación Distribución no uniforme.
  7. Haga clic en el cuadro Seleccionar un sistema de coordenadas y, a continuación, seleccione un sistema de coordenadas en el gestor del FeatureManager.

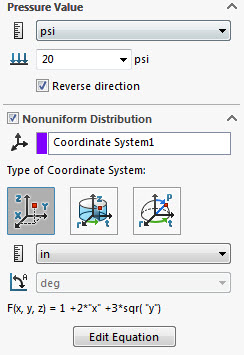

  8. Seleccione un sistema de coordenadas (cartesiano, cilíndrico o esférico) y haga clic en Editar ecuación para introducir la ecuación que describe la distribución no uniforme. Por ejemplo:

    La configuración anterior se aplica a la siguiente presión en las coordenadas cartesianas:

    P(x,y) = 20 (1+2*X+3*sqrt (Y))

  9. Haga clic en .

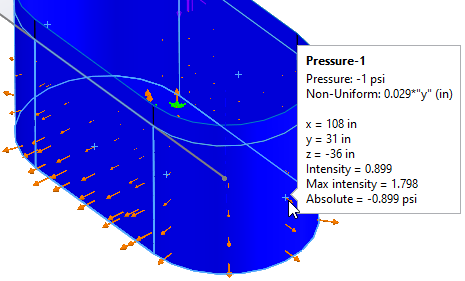

    Después de definir una presión con una distribución no uniforme, puede pasar el cursor sobre el símbolo de flecha de la presión para consultar el valor en esa ubicación.

    SOLIDWORKS Simulation enumera los valores de presión solo en las ubicaciones donde existen símbolos de flecha. El software crea el número apropiado de símbolos de flecha en función de la geometría donde se aplica la presión.



    La anotación enumera lo siguiente:
    • Presión. Valor de presión, incluida la unidad de presión
    • No uniforme. Ecuación que define la distribución de presión no uniforme, incluida la unidad de longitud
    • x, y, y z. Coordenadas X, Y y Z del símbolo de flecha seleccionado con respecto al sistema de coordenadas de referencia
    • Intensidad. Valor de la ecuación que define la distribución no uniforme en el símbolo de flecha seleccionado
    • Intensidad máxima. Valor máximo de la ecuación que define la distribución no uniforme entre todas las ubicaciones de los símbolos de flecha
    • Absoluto. Valor de presión. Valor * de la ecuación en el símbolo de flecha seleccionado
