Aplicar una presión no uniforme a una cara en una dirección determinada

Para aplicar una presión no uniforme a una cara en una dirección determinada:

  1. En el gestor de Simulation, haga clic con el botón secundario del ratón en el icono Cargas externas y seleccione Presión .
    Aparece el PropertyManager Presión.
  2. En Tipo, seleccione Utilizar geometría de referencia.
  3. En Caras para presión , seleccione la cara a la que desea aplicar la presión no uniforme.
  4. En Cara, arista, plano o eje para la dirección , seleccione una entidad para la dirección.
  5. Seleccione un componente de presión acorde a la entidad seleccionada para la dirección de la siguiente manera:
    • Si selecciona una cara o un plano para la dirección, seleccione uno de los siguientes componentes: A lo largo del plano Dir. 1 , A lo largo del plano Dir. 2 o Normal al plano .
    • Si se selecciona una arista para la dirección, la presión a lo largo de dicha arista se selecciona de manera predeterminada .
    • Si selecciona un eje para la dirección, seleccione uno de los siguientes componentes: Radial , Circunferencial o Axial .
  6. En Valor de presión, haga lo siguiente:
    1. Seleccione la Unidad de presión .
    2. En Valor de presión , introduzca el valor de la presión aplicada.
  7. Seleccione Distribución no uniforme.
  8. En Seleccionar un sistema de coordenadas , seleccione uno de los sistemas de coordenadas: cartesiano, cilíndrico o esférico.

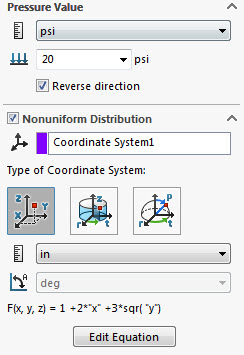

  9. Haga clic en Editar ecuación para introducir la ecuación que describe la distribución no uniforme. Por ejemplo:

    La configuración anterior se aplica a la siguiente presión en las coordenadas cartesianas:

    P(x,y) = 20 (1+2*X+3*sqrt (Y))

  10. Haga clic en .

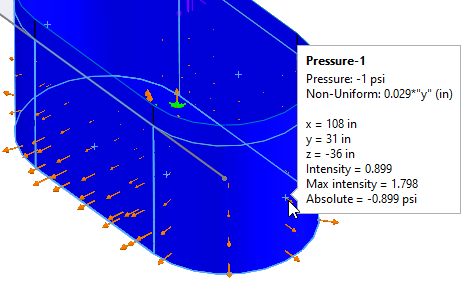

    Después de definir una presión con una distribución no uniforme, puede pasar el cursor sobre el símbolo de flecha de la presión para consultar el valor en esa ubicación.

    SOLIDWORKS Simulation enumera los valores de presión solo en las ubicaciones donde existen símbolos de flecha. El software crea el número apropiado de símbolos de flecha en función de la geometría donde se aplica la presión.



    La anotación enumera lo siguiente:
    • Presión. Valor de presión, incluida la unidad de presión
    • No uniforme. Ecuación que define la distribución de presión no uniforme, incluida la unidad de longitud
    • x, y, y z. Coordenadas X, Y y Z del símbolo de flecha seleccionado con respecto al sistema de coordenadas de referencia
    • Intensidad. Valor de la ecuación que define la distribución no uniforme en el símbolo de flecha seleccionado
    • Intensidad máxima. Valor máximo de la ecuación que define la distribución no uniforme entre todas las ubicaciones de los símbolos de flecha
    • Absoluto. Valor de presión. Valor * de la ecuación en el símbolo de flecha seleccionado
