Puede agregar componentes en línea, como protectores termorretráctiles y fundas, a un ensamblaje de recorrido y alinearlos con el recorrido.
Para agregar componentes en línea a los recorridos:
- Arrastre un componente en línea desde la Biblioteca de diseño de Routing.
Aparecerá el cuadro de diálogo Seleccionar configuración o el PropertyManager Configurar componente en función de las opciones que haya seleccionado en el PropertyManager Propiedades de recorrido. El nombre del componente insertado aparecerá en el cuadro de entrada Piezas.
- En el PropertyManager Alinear componentes, haga clic en Selecciones actuales.
- En la zona de gráficos, seleccione:
- Un spline de recorrido.
- Una arista, un eje o un punto del componente para alinearlos.
-
Haga clic en Aplicar.
Las selecciones aplicadas aparecen en el cuadro de entrada
Alineaciones de recorrido.
Puede hacer clic con el botón derecho del ratón en cualquier cuadro de entrada y luego hacer clic en Eliminar o en Eliminar selecciones para borrar las selecciones.
 |

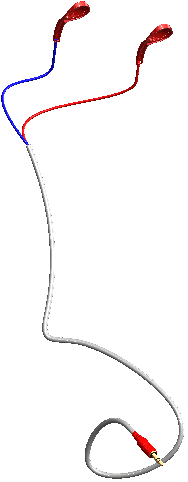

| Ensamblaje sin componentes en línea |
 |

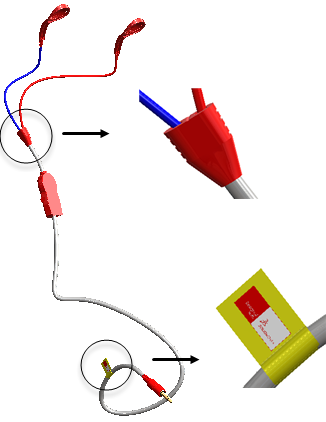

| Ensamblaje con componentes en línea |
