Creación de un recorrido definido por el usuario

Para crear un recorrido definido por el usuario cuando los empalmes son componentes del subensamblaje:
Por motivos de claridad, todas las imágenes tienen PuntosC de recorrido ocultos.
  1. Cree un nuevo ensamblaje.
  2. Haga clic en Opciones de sistema de recorrido (barra Herramientas de sistema de recorrido).
  3. Seleccione Extender recorrido automáticamente al colocar bridas/conectores.
  4. Guarde el ensamblaje.
    No se puede crear un subensamblaje del nuevo recorrido hasta que se guarde el ensamblaje de nivel superior.
  5. Haga clic en Iniciar arrastrando y colocando (barra de herramientas Recorridos definidos por el usuario).
    Se abre la Biblioteca de diseño en la carpeta correspondiente.
  6. Inserte una canaleta u otro componente definido por el usuario en el ensamblaje principal arrastrándolo desde la Biblioteca de diseño o haciendo clic en Insertar componente (barra de herramientas Ensamblaje).


  7. En el cuadro de diálogo Seleccionar configuración, seleccione una configuración de componente y haga clic en Aceptar.
  8. Especifique las opciones en el PropertyManager Propiedades de recorrido y haga clic en .
    • Se crea un croquis 3D en un nuevo subensamblaje de recorrido.
    • Se crea el nuevo subensamblaje de recorrido y aparece en el gestor de diseño del FeatureManager.
    • Aparece un terminal de conducción o un componente definido por el usuario, que se extiende desde el componente que acaba de colocar.


  9. Haga clic en Línea (barra de herramientas Croquis) y croquice la ruta de la primera sección del recorrido.
    Consulte Visualizar el espacio 3D para obtener sugerencias acerca de cómo trabajar con croquis 3D.

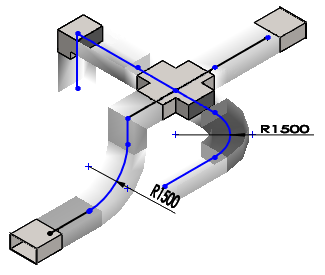

    Los arcos se agregan de manera automática al croquizar esquinas según el radio de curvatura predeterminado definido en el PropertyManager Recorrido. Si no se puede insertar un arco en una curvatura, la curvatura queda como un empalme recto. El recorrido de spline flexible no está disponible para recorridos definidos por el usuario.
  10. Inserte el siguiente componente para el recorrido:
    1. Al arrastrar el componente nuevo, sitúe el cursor sobre el punto final del recorrido donde se agregará el nuevo componente y coloque el componente.
    2. En el cuadro de diálogo Seleccionar configuración, seleccione la configuración del nuevo componente y, a continuación, haga clic en Aceptar.
    El componente se engancha en la posición y se agrega al recorrido.

    No necesita relaciones de posición entre los componentes del subensamblaje de recorrido porque los tamaños y las posiciones están conducidos por las relaciones y las cotas del croquis 3D. Cada componente del subensamblaje del sistema de recorrido está relacionado paramétricamente con el croquis 3D. Si cambia las relaciones o las cotas del croquis, se actualizan las canaletas y los segmentos. Para obtener más información, consulte Establecimiento de relaciones de posición en subensamblajes de recorrido.
  11. Croquice segmentos de recorrido adicionales y coloque componentes adicionales para completar el recorrido.
    • Como alternativa, utilice Recorrido automático para crear y solucionar automáticamente trayectos del recorrido entre los empalmes existentes.


    La herramienta Recorrido automático solo está disponible para recorridos ortogonales y recorridos no flexibles en recorridos definidos por el usuario (recorridos de secciones rectangulares y circulares).

  12. Salga del croquis.
    Los siguientes elementos aparecen en el gestor de diseño del FeatureManager del subensamblaje de recorrido:
    • La carpeta Componentes contiene los componentes colocados en el recorrido. Si se necesita algún empalme de acodado personalizado, los segmentos de croquis se resaltan, y las cotas se visualizan para cada caso individual. Se puede seleccionar un empalme alternativo, crear un empalme personalizado o formar un pliegue en el recorrido.
    • La carpeta Piezas de recorrido que contiene la canaleta o el componente que se creó al salir del croquis. Se crean configuraciones en el recorrido actual para cada longitud de corte único.
    • La operación Recorrido que contiene el croquis en 3D que define el trayecto del recorrido. Los componentes del subensamblaje de recorrido están relacionados paramétricamente con el croquis 3D. Si se mueve un componente, las piezas del recorrido se actualizan automáticamente.
