Boşluk Kontrolü Atölyesi

Boşluk Kontrolü atölyesi, statik çakışma algılama, boşluk kontrolü ve minimum mesafe testleri gerçekleştirir.

Servis ve montaj prosedürlerinin sayısal özelliklerini belirlemek için bu atölyeyi kullanın.

Bu atölyeyi görüntülemek için Atölyeler > Geometri > Boşluk Kontrolü > öğesine tıklayın.

Not: Bu atölye bir Composer Check lisansı gerektirir.

Bu sayfada şunlar açıklanmıştır:

Çalışma grubu

Çalışma grubu, teste hangi aktörlerin dahil edileceğini belirlemenizi sağlar.

Not: Çalışma grubu seçimleri profillere kaydedilmez.


Komut Adı	Açıklama
Çalışma grubu	Teste hangi aktörlerin dahil edileceğini belirtir. Seçimi denetle - Yalnızca geçerli seçimdeki, seçim kümesindeki veya bağlantı noktasındaki aktörleri denetler. Seçimi tümüne karşı - Geçerli seçimdeki, seçim kümesindeki veya bağlantı noktasındaki aktörleri diğer tüm aktörlere karşı denetler. Seçim 1'i Seçim 2'ye karşı - Geçerli seçimdeki, seçim kümesindeki veya bağlantı noktasındaki aktörleri başka bir seçimdeki aktörlere karşı denetler.

Bu seçenekler boşluk kontrolü kapsamını belirler.

Bu örnekte, hem Yalnızca görünür aktörlerde hem de Tam kontrol seçilidir.


Komut Adı	Açıklama
Yalnızca görünür aktörlerde	Yalnızca görünür aktörleri test eder. Bu seçeneğin onayı kaldırıldığında tüm aktörler üzerinde testler yapılır.

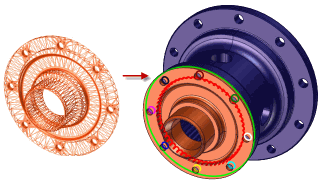

Tam kontrol	Tüm kesişim çizgilerinin hesaplanabilmesi için seçimin tüm üçgenlerindeki çakışmaları analiz eder. Bu seçeneğin onayı kaldırılırsa iki üçgenin çarpıştığı tespit edildiğinde çakışma algılama durur. Not: Tam kontrol uzun zaman ve büyük bellek gerektiren bir işlemdir.

Kontrol tipi hangi testin yapılacağını belirlemenizi sağlar.


Komut Adı	Açıklama
Kontrol tipi	Hangi testin yapılacağını belirtir: Çakışma testi - CAD modelleriyle geometri arasındaki farkı dikkate alarak seçilen geometri aktörleri arasındaki kesişimleri ve temasları tanımlar. Görüntülenen bazı kesişimler, modellerin hassasiyetine göre belirlenen temaslar olabilir. İşlem hassasiyeti, format dönüştürme hatası tarafından belirlenir (bkz. İyileştirme). Boşluk kontrolü - Aktörler arasında belirtilen minimum mesafeyi kullanarak analiz gerçekleştirir. Analiz, çarpışan (birbirine minimum mesafeden daha yakın olan) aktör çiftlerini tespit eder. Minimum mesafe - Çeşitli aktörler arasındaki minimum mesafeyi hesaplar. Analiz, çarpışan aktörleri ve seçimdeki en yakın aktör çiftini tespit eder. Hassasiyet, kesişimler ve temaslar konusunda belirleyici olacak adımı ayarlamanızı sağlar. Bu değer, model kalite ayarlarınıza göre hesaplanır (bkz. İyileştirme): yüksek kalite ayarı hassasiyeti artırır, düşük kalite ayarıysa hassasiyeti azaltır.

Bu seçenekler boşluk raporunda mevcuttur.


Simge	Komut Adı	Açıklama
	Hesapla	Seçilen testi gerçekleştirir.
	Sonuçları Kaydet	Sonuçları XML, HTML, Excel veya CSV formatında kaydeder.
	Sonuçları Yükle	Yeniden hesaplamayı önlemek için önceden kaydedilmiş bir boşluk sonuçları dosyasını yükler.
	Sonucu Göster/Gizle	Sonuçları gösterir veya gizler.
	Seçilen Sonucu Yalnızca Hayaletle Göster	Seçilen sonuçları hayalet şeklinde gösterir.
	Ortak Oluştur	Seçilen sonuçlar için kesişim çizgisi ortak aktörleri oluşturur. Ayrıca bkz. Çok çizgili yapı.
	Tümünü Temizle	Boşluk kontrolü oturumunu temizler.
	Çok çizgili yapı	İki aktör arasındaki her kesişim için bir kesişim çizgisi ortak aktörü oluşturur. Aktörler arasındaki tüm kesişimler için tek kesişim çizgisi oluşturmak istiyorsanız bu seçeneğin onayını kaldırın.
	Sonuç Sütunları	Temasları ve kesişimleri görüntüler. Sahnedeki aktörleri görmek için bir sonuca tıklayın. Bir sonuca sağ tıklayın ve yorum eklemek için Verileri doldur'a tıklayın ya da bir Durum ( Tanımlanmamış, İlgili veya İlgisiz)'i seçin.
