Özel Teknik Resim Çerçeveleri ve Başlık Bloğu Dosyaları Oluşturma

Yazılım, her mühendislik standardı için önceden tanımlanmış bir teknik resim Çerçevesi ve Başlık Bloğu kümesi sağlar. Ayrıca gereksinimlerinize göre özel Çerçeveler ve Başlık Blokları da oluşturabilirsiniz.

Diğer teknik resimlerde özel Çerçeveyi ve Başlık Bloklarını kullanmak için bunları DWG formatında oluşturup kaydetmeniz ve standart klasörlere benzer şekilde belirli klasörlerde saklamanız gerekir.

Seçenekler iletişim kutusundaki Çerçeve ve Başlık Bloğu dosyaları için varsayılan konumu değiştirebilirsiniz. Gereken sayıda konum ekleyebilirsiniz.

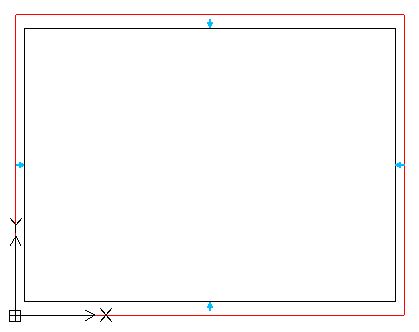

  1. Özel Çerçeve oluşturmak için:
    1. Boş bir yeni teknik resimde, standart komutları ve objeleri kullanarak Çerçeveyi oluşturan aşağıdaki öğeleri çizin:
      • Dış dikdörtgen: (0,0) noktasını sol alt köşe olarak kullanarak bir dikdörtgen oluşturun
      • İç dikdörtgen
      • Merkezleme işaretleri: Geometrik objeleri kullanarak iç dikdörtgenin her iki tarafına merkezleme işaretleri çizin.

    2. Dosyayı kaydedin.
      Belirginlik için aşağıdaki adlandırma kuralını kullanabilirsiniz: Dil_Standart_(Boyut). Örneğin, EN_ANSI Inch_A (8.5 x 11 Inches ).
    3. Çerçeve sınırını tanımlamak için dikdörtgenin aşağıdaki köşelerine BasitNot ekleyin:
      • Sol alt: FRAME_LL
      • Sağ üst: FRAME_UR
      • Sağ alt: FRAME_LR

      Metin tutma noktası dikdörtgen tutma noktasıyla tam olarak eşleşmelidir.

    4. Teknik resmi, Seçenekler iletişim kutusunda belirtilen konuma yerleştirin.

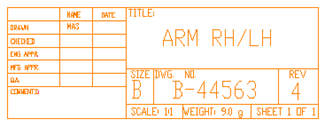

  2. Özel bir Başlık Bloğu oluşturmak için:
    1. Boş bir yeni teknik resimde standart komutları kullanarak Başlık Bloğunu oluşturan aşağıdaki öğeleri çizin:
      • Sınır: (0,0) noktasını sağ alt köşe olarak kullanarak bir dikdörtgen oluşturun.
      • Bölüm çizgileri: Başlık Bloğu düzeni için gereken çizgileri çizin.
      • Üstbilgi: Başlık Bloğu üst bilgisini tanımlayan çizgileri çizin.

    2. Dosyayı kaydedin.
      Belirginlik için aşağıdaki adlandırma kuralını kullanabilirsiniz: Dil_Standart_BaşlıkBloğu. Örneğin, EN_ANSI İnç_BaşlıkBloğu.
    3. BlokÖzniteliklerini tanımlayın ve bunları gerektiği gibi Başlık Bloğuna yerleştirin.
    4. Teknik resmi, Seçenekler iletişim kutusunda belirtilen konuma yerleştirin.
