Defeature - Defeature Tamamlandı

Parçalarda ve montajlarda, daha az detaylı olan modeli ayrı bir parça dosyası içinde veya tam detaylı sürümün türetilmiş bir konfigürasyonu olarak kaydedebilirsiniz. Tam detaylı modeli 3D ContentCentral'da yayınlayabilir ve müşteriler modeli indirdiğinde detayları kaldıracak şekilde ayarlayabilirsiniz.

Defeature PropertyManager'ının Defeature Tamamlandı sayfasını açmak için:

  1. Defeature simgesine (Araçlar araç çubuğu) veya Araçlar > Defeature öğesine tıklayın.
  2. Çok gövdeli parçalar ve montajlar için PropertyManager'da Geometriyi Basitleştir yöntemini seçin.
    Tek gövdeli parçalar için PropertyManager, Tutulacak sayfasına açılır.
  3. Defeature Tamamlandı sayfası görüntülenene kadar İleri simgesine tıklayın.

PropertyManager'da belirlediğiniz seçenekler, orijinal modelde kaydedilir. Defeature FeatureManager tasarım ağacında görüntülenir. Modeli ayrı bir dosyaya kaydetmeyi seçtiyseniz, Farklı Kaydet iletişim kutusu görüntülenir.

Sonuçlar

Sonuçları yönetmek için aşağıdaki seçeneklerden birini belirleyin:

Yeni belge olarak kaydet Daha az detaylı parçayı veya montajı ayrı bir parça dosyasına kaydeder. Parçada, orijinal parça ya da montaja bir referans bulunmaz.

Silüet yönteminde, her defeature grubu için FeatureManager tasarım ağacında bir Grup klasörü gösterilir. Grupları tanımlarken Bu adımdan sonra grupları birleştir seçeneğini belirlerseniz klasör adı Birleştirilmiş olur. Klasörlerde basitleştirme yöntemiyle oluşturulmuş her bir gövde için bir unsur bulunur.

Geometriyi Basitleştir yönteminde, parça dosyası Defeatured1 unsurlarına sahiptir.

Bir montajda harekete izin verilmesini belirttiyseniz, model bir montaj olarak kaydedilir. Hareket sayfasında tanımladığınız her grup, daha az detaylı montajda, bir bileşen olarak kaydedilir.

Bir defeature modelini orijinal modele bağlamak için Orijinale Bağla'yı seçin. Modeli sağ tıklayıp Dış Referanslar öğesine tıklayarak dış referansı bağlayabilir, kilidini açabilir veya koparabilirsiniz. Bkz. Dış Referansları Kilitleme ve Koparma.
Yeni bir konfigürasyon oluşturun Defeature'ı bir konfigürasyon olarak kaydeder. Referans geometriyi eklemek için Üst düzey referans geometri ekleyin öğesini seçin (Yalnızca montajlar).

Bir bileşene ekli referansların sarkmasını önlemek için defeature edilmiş konfigürasyondaki bileşeni üst öğe konfigürasyonuna değiştirmeyin veya üst öğe konfigürasyonundaki bir bileşeni defeature edilmiş konfigürasyona değiştirmeyin.

Sarkabilecek referanslar ekli detaylandırmaları ve ölçülendirmeleri içerir.

Silüet yöntemini seçtiğinizde kullanılabilir.
3D ContentCentral'e Yayımla Defeature seçeneklerini içeren tam detaylı modeli 3D ContentCentral'daki Tedarikçi Hizmetleri hesabınızda yayınlar. Müşteriler modeli konfigüre ettiğinde ve indirdiğinde, detayları Defeature seçeneklerine göre kaldırmak için Tedarikçi Hizmetleri İçerik Yöneticisi'nde, Unsurlar altında, dışarıda bırakılmış'ı seçin.

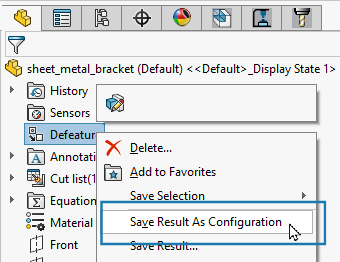

Ayarları daha sonra kullanmak için kaydet Defeature seçeneklerini tam detaylı orijinal modelde kaydeder. Parçalar için: Bir defeature objesi oluşturduktan sonra bunu seçerseniz türetilmiş defeature'ı bir konfigürasyon olarak kaydetme seçeneğini muhafaza edersiniz. FeatureManager tasarım ağacında Defeature objesine sağ tıklayın ve türetilmiş defeature'ı bir konfigürasyon olarak kaydetmek için Sonucu Konfigürasyon Olarak Kaydet'e tıklayın.
FeatureManager tasarım ağacında Defeature öğesine sağ tıklayıp Unsuru Düzenle , Sonucu Kaydet, Bağlantılı Sonucu Kaydet, 3DCC'ye Yükle veya Sil öğesine tıklayabilirsiniz.
