Tasarım Kütüphanesinden bir kütüphane unsurunu sürüklediğinizde, PropertyManager açılır ve kütüphane unsurunun adını görüntüler.
Kütüphane Unsuru Hataları İzni

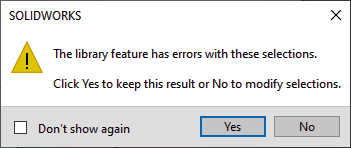

Bir modele bir kütüphane unsuru eklediğinizde ve hata mesajları aldığınızda, hataları görüntülemek ve manuel olarak onarmak için sonuçları muhafaza edebilirsiniz.
Sonuçları tutmak için uyarı mesajında Evet öğesine tıklayın. FeatureManager® tasarım ağacında, kütüphane unsurunu manuel olarak onarabilir veya kaldırmak için Geri Al
seçeneğine tıklayabilirsiniz. Uyarı mesajında Hayır öğesine tıklarsanız Kütüphane Unsuru PropertyManager'ında seçimleri değiştirebilir veya
öğesine tıklayarak kitaplık unsuru olmadan FeatureManager tasarım ağacını geri yükleyebilirsiniz.
Yerleştirme Düzlemi
Kitaplık unsurunun bir yüz üzerinde veya bir düzlem üzerinde olduğunu belirler.
Kitaplık unsurunu bir referans düzlemine sürüklerseniz, nokta varsayılanlarını seçili referans düzleminin merkezine bırakın.
Konfigürasyon
Kitaplık unsurunun konfigürasyonlarını listeler. Hiçbir konfigürasyon oluşturulmazsa, Varsayılan vurgulanır.
| Arşiv parçasına bağla |
Eklediğiniz kitaplık unsuru ile üst kitaplık unsuru parçası arasında bir bağlantı korur. Üst kitaplık unsuru güncellenirse, eklediğiniz kitaplık unsuru güncellenir. Eklenen kitaplık unsurunu düzenleyemezsiniz. Kitaplık parçasına bağla onay kutusunun işaretini kaldırmanız, ardından kitaplık unsurunu düzenlemeniz gerekir.
|
Referanslar
Kitaplık unsuru referans ölçümlendirmeleri içerdiğinde görüntülenir. Referans ölçümlendirmeleri mevcut olmadığında, Konum görüntülenir.
|
Referanslar
|
Kitaplık unsurunu eklemek ve bulmak için gereken referansları listeler.
PropertyManager'daki referanslar grafik alanındaki önizleme penceresiyle birlikte çalışır. Referanslar oluşturmak için önizleme penceresinde görüntülenen kenarlarla eşleşen model kenarlarını seçin.
Radyuslar gibi yüz referanslarına sahip kitaplık unsurları referans ölçümlendirmelerine gereksinim duymaz.
|
|
Konumlandırma Ölçümlendirmeleri
|
Konumlandırma Ölçümlendirmeleri kitaplık unsurunu konumlandırmak için değerler belirtmenize olanak tanır.
Ölçümlendirmeyi düzenlemek ve modeldeki kitaplık unsurunun konumunu değiştirmek için Değer altında bir öğe seçin. |
Konum
Referanslarınız yoksa, Çizimi Düzenle'yi tıklayın. Bu, çizimi düzenleyerek kitaplık unsurunu konumlandırmanıza olanak tanır.
Boyut Ölçümlendirmeleri
|
Ölçümlendirme değerlerini geçersiz kıl
|
Kitaplık unsurunun mevcut ölçümlendirme değerlerini geçersiz kılmak için seçin. Referanslar ve Konum'da kullanılabilen ölçümlendirme değerlerini geçersiz kılın.
Ölçümlendirmeyi düzenlemek için Değer altında bir öğe seçin.
|
