Kütüphane Unsurlarının Genel Öznitelikleri ve Kısıtlamaları

Kütüphane unsurları oluşturduğunuzda ve eklediğinizde çeşitli görevler gerçekleştirebilirsiniz. Kütüphane unsurları ile kısıtlamalar bulunur.

Genel Özellikler

Kütüphane unsurları oluştururken aşağıdaki işlemleri gerçekleştirebilirsiniz:
  • Kitaplık unsurunu kaydederken referanslara tanımlar eklemek.
  • Bir kütüphane unsuruna detaylandırmalar ekleme.
    Detaylandırmayı bir kitaplık unsuruna eklediğinizde, ya detaylandırmanın kendisinin ya da liderin unsurla birlikte kaydedilmek üzere unsura dokunması gerekir.
  • Bir kütüphane unsuruna helis unsuru ekleme.
Kütüphane unsurları eklediğinizde aşağıdaki görevleri gerçekleştirebilirsiniz:
  • Kitaplık unsurunu bir parçaya eklerken bir konfigürasyon seçmek.
  • Üst parçaya bağlantı koymak.
  • Konfigürasyonları değiştirerek, farklı bir konum seçerek ve benzeri işlemlerle kitaplık unsurlarını düzenlemek.
  • Detaylandırmaları parçaya kütüphane unsuru ile birlikte eklemek.
  • Kitaplık unsuru eklenirken, grafik alanındaki yön okunu tıklayarak çizim oryantasyonunu ters çevirmek.
  • Kaplamalar gibi kitaplık unsurunda belirtilen görsel özellikleri eklenen unsura aktarmak.

Kütüphane Unsuru Hataları İzni

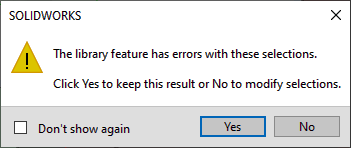

Bir modele bir kütüphane unsuru eklediğinizde ve hata mesajları aldığınızda, hataları görüntülemek ve manuel olarak onarmak için sonuçları muhafaza edebilirsiniz.

Sonuçları tutmak için uyarı mesajında Evet öğesine tıklayın. FeatureManager® tasarım ağacında, kütüphane unsurunu manuel olarak onarabilir veya kaldırmak için Geri Al seçeneğine tıklayabilirsiniz. Uyarı mesajında Hayır öğesine tıklarsanız Kütüphane Unsuru PropertyManager'ında seçimleri değiştirebilir veya öğesine tıklayarak kitaplık unsuru olmadan FeatureManager tasarım ağacını geri yükleyebilirsiniz.

Sınırlamalar

Geçmiş ve Referanslar

Bir kütüphane unsuru oluştururken, kütüphane unsurunu hedef parçaya eklediğinizde dahil edilecek unsurları işaretlersiniz. Oluşturduğunuz kütüphane unsurunda bulunan genellikle bir veya daha fazla taban unsur, halihazırda hedef parçada bulunan taban unsurlarla değiştirilir.

Seçili unsurları desteklemek için gerekli olan çizimler otomatik olarak dahil edilir.

Bir kütüphane unsuru eklediğinizde eklenen söz konusu tüm unsurların geçmişi dahil edilir. Kütüphane unsuruna dahili olarak çözümlenebilen tüm referanslar, seçmeniz gereken dış referanslar olarak görüntülenmez. Hedef parçadaki objeden gelen tüm dış referansları seçmelisiniz.

eğri

Bu eğrileri kütüphane unsurları olarak ekleyebilirsiniz: helis, spiral ve kompozit eğri.

Yansıtılmış bir eğriyi yalnızca referansla bir kütüphane unsuru olarak ekleyebilirsiniz.

Bu eğrileri kütüphane unsurları olarak ekleyemezsiniz: XYZ noktalarından geçen eğri, referans noktalarından geçen eğri ve ayrım çizgisi.

Objeleri Dönüştürme İşlemi Unsurları

Objeleri dönüştürme işlemi unsurlarını kütüphane unsurları olarak ekleyemezsiniz. Örnekler: gövdeleri birleştirme, gövdeleri bağlama, gövdeleri kesiştirme veya gövdeyi silme unsurları.

Yüzeyler

Yüzey unsurlarını kütüphane unsurları olarak ekleyemezsiniz.

Çizim

Bloklar kütüphane unsurları olarak desteklenmez. Blokları patlatmak olası bir geçici çözüm olabilir.
