Büküm Tablosu

Büküm tablosundaki bir sac levha parçası için büküm izni veya büküm kesintisi değerleri belirtebilirsiniz. Ayrıca, kendi K-Faktörü büküm tablolarında K-Faktörü değerlerini belirtebilirsiniz. Ayrıca, bu büküm tablosu, büküm yarıçapı, büküm açısı ve parça kalınlığı için değerler içerir.

Kullanabileceğiniz iki büküm tablosu tipi vardır:
  • Uzantısı .btl olan metin dosyası
  • Gömülü bir Excel elektronik tablosu
Bir sac levha ölçer/büküm tablosunu kalınlık ve büküm değerlerini tanımlamak için kullanın.
İki yöntemin karşılaştırması aşağıdaki gibidir:
Metin Dosyası Excel Elektronik Tablosu
Parçanızı bir meslektaşınızla paylaşırken, büküm tablonuzu da paylaşmayı unutmamalısınız. Parçanızı bir meslektaşınızla paylaşırken, büküm tablonuz gömülü olduğu için otomatik olarak eklenir.
Metin tabloları çeşitli uygulamalarla düzenlenebilir. Excel elektronik tabloları yalnızca Microsoft Excel ile düzenlenebilir.
  • SOLIDWORKS 2000 veya daha önceki sürümlerde eski büküm tablolarınız yoksa Excel elektronik tablosunu kullanmanız önerilir.

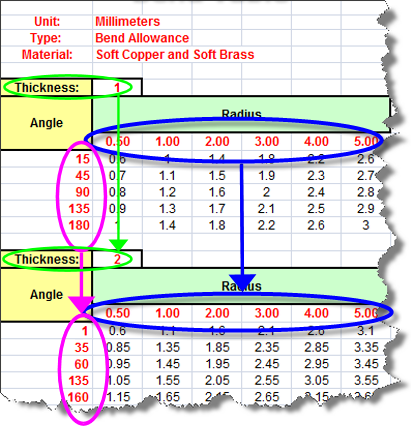

  • Birden fazla büküm kalınlığı tablosu olan bir büküm tablosunu düzenlerseniz, yarıçaplar ve açılar aynı olmalıdır. Örneğin, birden fazla büküm kalınlığı tablosuna sahip bir büküm tablosuna yeni bir büküm yarıçapı değeri eklerseniz, tüm tablolara yeni bir değer girmeniz gerekir. Bununla birlikte, açılar farklılık gösterebilir.

Büküm tablosunu ayrı bir Excel penceresinde düzenleyebilirsiniz. Düzen > Büküm Tablosu > Tabloyu Yeni Pencerede Düzenle öğesine tıklayın. Tabloyu düzenledikten sonra tabloyu kaydedin, ardından değişikliklerin uygulanabilmesi için parçanın içine yeniden ekleyin.

Büküm Tablosu - Metin Dosyası

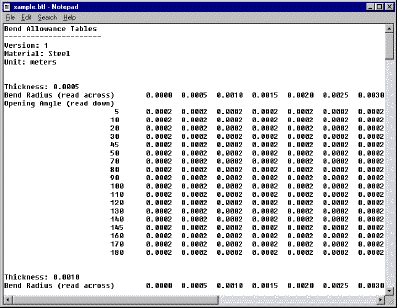

Sac levha işlemleri için örnek büküm tablosu install_dir\lang\english\Sheetmetal Bend Tables\sample.btl dosyasında sunulmuştur. Kendi büküm tablonuzu oluşturmak için, bu büküm tablosunu kopyalayın ve herhangi bir metin düzenleyici ile düzenleyin.

Metin dosyası olarak oluşturulan büküm tabloları şunları destekler:
  • Tüm büküm tablosu tipleri (büküm kesintisi, büküm izni ve k-faktörü).
  • Tüm ölçü birimleri (metre, milimetre, santimetre, inç ve fit). Ölçü birimini, büküm tablosunun Birim satırında ayarlayın.
Bir metin dosyasındaki büküm tabloları hakkında dikkat edilecek birkaç husus:
  • Örnek büküm tablosu yalnızca bilgi amacıyla sunulmuştur. Bu tablodaki değerler, gerçek büküm izni değerlerini temsil etmez.
  • Parça veya büküm açısının kalınlığı tablodaki değerler arasında olursa, yazılım büküm iznini hesaplamak için değerlerin ara değerini bulur.

Büküm Tablosu - Excel Elektronik Tablosu

SOLIDWORKS için oluşturduğunuz yeni büküm tabloları gömülü Excel elektronik tablosunda depolanır. Elektronik tablo hücrelerine büküm tablosu değerleri ekledikten sonra tablonun SOLIDWORKS yazılımı tarafından doğru bir şekilde okunduğundan emin olun.

Microsoft Excel'de oluşturulan büküm tabloları şimdi şunları desteklemektedir:
  • Tüm büküm tablosu tipleri (büküm kesintisi, büküm izni ve k-faktörü).
  • Tek bir büküm tablosu dosyasında birden fazla açı.

Büküm Tabloları Oluşturma

Bir büküm tablosu oluşturmak için:

  1. Bir parçada, Ekle > Sac Levha > Büküm Tablosu > Yeni'yi tıklayın.
    Eğer büküm tablosu eklemek uzunluğun değişmesine sebep olabilir şeklinde bir mesaj görürseniz Evet'i tıklayın.
  2. İletişim kutusunda:
    1. Ölçü birimini ayarlamak için Birimler'de bir öğe seçin.
    2. Büküm izni, büküm kesintisi veya k-faktörünü ayarlamak için Tip altında bir öğe seçin.
    3. Dosya adı için bir yol girin veya büküm tablosunu kaydetmek istediğiniz yolu bulmak için Gözat öğesine tıklayın.
    4. Tamam öğesine tıklayın.
      Büküm tablosu belgesini içeren gömülü Excel penceresi SOLIDWORKS penceresinde görüntülenir. Büküm tablosu belgesi varsayılan yarıçap, kalınlık ve açı değerlerini içerir.
  3. Adım 2'de Tip için yaptığınız seçime bağlı olarak elektronik tabloda büküm izni, büküm kesintisi veya k-faktörünü girin.
  4. Tablonun dışında, ancak SOLIDWORKS grafik alanı içinde bir yeri tıklayarak elektronik tabloyu kapatın.
