Sac levha parçalarının geliştirilmiş uzunluğunu, büküm hesaplama tablolarını kullanarak hesaplayabilirsiniz.
Büküm hesaplama tabloları sayesinde, farklı açısal aralıklar tanımlayabilir, bu aralıklara denklemler atayabilir ve parçanın geliştirilen uzunluğunu hesaplayabilirsiniz.
Büküm hesaplama tabloları için varsayılan konum:
install_dir \lang\english\Sheetmetal Bend Tables konumudur.

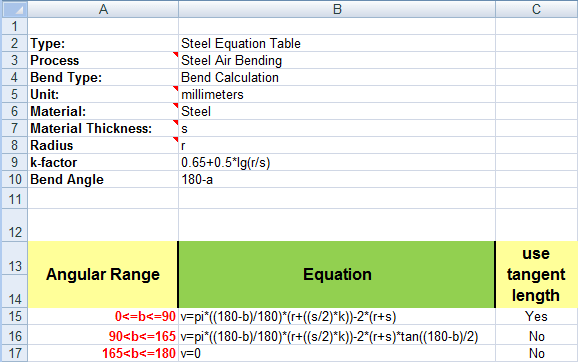

Bir büküm hesaplama tablosu örneği:
 |
| Sütun A |
Denklemlerde kullanılabilen değişkenleri gösterir: - s = malzeme kalınlığı
- r = büküm yarıçapı
- k-factor = k-faktörü (bir denklem veya bir değer kullanabilirsiniz)
- ß = açıklık açısı
|
| Açısal Aralık |
Açısal aralıkları tanımlamanızı sağlar. Açısal aralık belirli hesaplamalar için kullanılması gereken farklı aralıkları tanımlar. - Bir aralığın en küçük açısal değerinin ß işaretinin solunda tanımlarsınız
- ß = açı değişkeni
- Bir aralığın en büyük açısal değerinin ß işaretinin sağında tanımlarsınız
|
| Denklem |
Açısal aralık için kullanılacak denklemi tanımlamanızı sağlar. Sabit bir değer de kullanabilirsiniz. |
| teğetlik uzunluğunu kullan |
Flanşları hesaplamakta kullanılan yöntemi belirlemenizi sağlar: sanal sivri veya teğetlik uzunluğu. Geliştirilen uzunluğu hesaplayan denklem aşağıdaki gibidir: LD = A + B + V, burada V negatif olabilir. V negatif olduğunda, denklem büküm izni için olmasına rağmen, işlem, büküm kesintisi kullanmakla aynı olur.
|
Büküm Hesaplama Örnekleri
| Açısal Aralık |
Örnek |

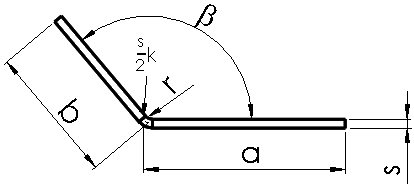

| 0 <= ß <= 90 |
Teğet uzunluğu = Evet
|

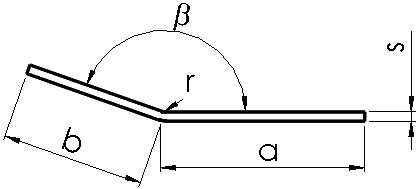

| 90 < ß <= 165 |
Teğet uzunluğu = Hayır
|

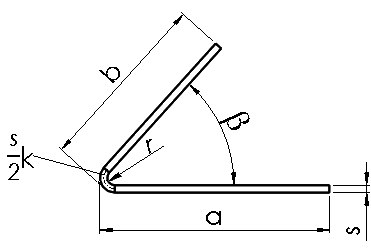

| 165 < ß <= 180 |
Teğet uzunluğu = Hayır
|
