Yassı çoğaltma teknik resim görünümleri büküm çizgisi notlarını veya büküm tablolarını görüntüleyebilir.
Sac levha büküm çizgisi notları şunlara izin verir:
- İçerik düzenleme
- Varsayılan formatı değiştirme.
install_dir\lang\language\bendnoteformat.txt öğesini düzenleyin
- İlişkisel özellikleri koruma. Büküm açısını, büküm yönünü veya büküm yarıçapını ve teknik resimdeki not güncellemelerini değiştirin.
- Notları konumlandırma. Büküm notlarının görüntü konumunu değiştirin.
- Eşdoğrusal notları birleştirme. Eşdoğrusal büküm notlarını tek bir notta birleştirmek için birden çok notu seçin, sağ tıklayın ve Büküm Notlarını Birleştir'i seçin.
- Notları çözme. Büküm notlarını çözmek için birleştirilmiş notu ve ardından Büküm Notlarını Çöz'ü tıklayın.
Sac levha büküm çizgisi notlarının duyarlılığını bölümünden kontrol edebilirsiniz.
Teknik Resim Görünümü PropertyManager'da şunları yapabilirsiniz:
- Büküm notlarını gösterme veya gizleme
- Büküm yönünü, büküm yarıçapını, büküm sırasını ve büküm payını ayarlama
- Metinleri düzenleme, büküm yarıçapı parametresi için R ibaresini de kaldırabilirsiniz

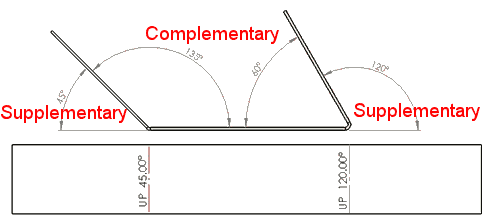

- Tümler ve bütünler büküm açılarını görüntüleme
