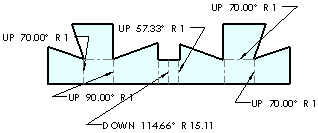

Yassı Çoğaltmaların Teknik Resimlerini Oluşturma Bir yassı çoğaltmanın teknik resmini oluşturmak için: Teknik resme eklemek istediğiniz sac levha parçasını açın. Parça/Montajdan Teknik Resim Oluştur (Standart araç çubuğu) öğesine tıklayın ve Tamam öğesine tıklayarak teknik resim çalışma sayfasını açın. Bir format seçin veya varsayılan formatı kullanmak için Tamam'ı tıklayın. Görünüm Paleti öğesinden, Yassı çoğaltmayı öğesini teknik resim çalışma sayfasına sürükleyin. Ölçek altında, Özel ölçek kullan öğesini seçip bir değer yazarak teknik resim görünümünün boyutunu ayarlayabilirsiniz. Yassı çoğaltma sac levha büküm notları ile görüntülenir. Büküm notları için seçenekleri Sac Levha Özellikleri'nde ayarlayabilirsiniz. öğesine tıklayın. Yassı çoğaltmada ek unsurların bastırılmasını değiştirmek isterseniz, yassı çoğaltmanın bir parça konfigürasyonunu oluşturun, ardından bunun için bir teknik resim görünümü seçin. Ana başlıkSac Levha Parçalarının Teknik Resimleri Sac Levha Büküm Notlarının Görünürlüğünü Değiştirme Büküm Çizgilerinin Hatlarının Görünürlüğünü Değiştirme Büküm Bölgesi Çizgilerinin Görünürlüğünü Değiştirme Sac Levha Büküm Çizgisi Notları Belge Özellikleri - Sac Levha Sac Levha Yassı Çoğaltma Konfigürasyonları Oluşturma
