CircuitWorks, bileşenin halihazırda kendisiyle ilişkilendirilmiş bir Referans Göstergesi (Ref. Des.) mekanik bileşenin her bir örneğine geçici bir Ref. Des. atar.

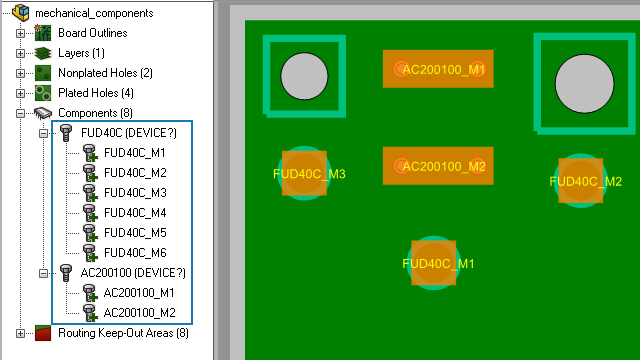

CircuitWorks'te bir IDX 3 dosyası açtığınızda yazılım siz modeli geliştirirken SOLIDWORKS'te de kullanılabilir olan Ref Des.'i atar. Ref. Des. CircuitWorks ağacında örnek adıyla görünür. Aynı Ref. Des. SOLIDWORKS'te mekanik bileşenleri modelledikten sonra SOLIDWORKS FeatureManager tasarım ağacında görünür.
Her bileşende Ref. Des. olması size şunları sağlar:
- PDF'e ver aracını kullanarak kart montajını SOLIDWORKS'ten CircuitWorks'e verdiğinizde değişiklik sonuçlarını görüntülerini daha fazla doğruluk. SOLIDWORKS'teki mekanik bileşenlerde yapılan değişiklikler ECAD ile Senkronize iletişim kutusunda ve CircuitWorks penceresindeki Değişiklikler ağacında görünür.
- ECAD ile Senkronize aracını kullanarak kart montajını CircuitWorks'ten ECAD tasarımcısına verdiğinizde değişiklik sonuçlarını görüntülerken daha fazla doğruluk. Mekanik bileşenlerde yapılan tüm değişiklikler ECAD ile senkronize iletişim kutusunda görünür.
