Yazdırma Yönetimi

Bu konu başlığı altında, Yazdır sekmesindeki seçenekler açıklanmaktadır.

Yazdır sekmesine aşağıdaki yöntemlerle erişebilirsiniz:
  • Electrical Projesi > Yazdır seçeneğine tıklayın.
  • Kenetlenebilir panelde bir elektrik projesine sağ tıklayın ve Yazdır seçeneğine tıklayın.
  • Kenetlenebilir panelde bir deftere sağ tıklayın ve Yazdır seçeneğine tıklayın. Yazdırma için yalnızca bu defterdeki teknik resimler seçilir.
Elektrik projesi konfigürasyon ayarlarına göre raporu ve klemens grubu teknik resimlerini güncelleyebileceğiniz bir seçenek iletişim kutusu açılır.
  • Teknik resimleri güncelle: Komut çalıştırılmadan önce tüm raporlar, tasarım kuralları ve klemens grubu teknik resimleri güncellenir.
  • Güncelleme yapmadan işleme devam et: Komut çalıştırılmadan önce rapor, tasarım kuralı ve klemens grubu teknik resimleri güncellenmez.
  • İptal: İşlemi iptal eder. Teknik resimler güncellenmez.

Yazdırma ayarlarını daha sonra kullanmak üzere bir konfigürasyon dosyasına kaydedebilirsiniz. Gereken sayıda konfigürasyon dosyası oluşturabilirsiniz.

Seçenek Tanım
Baskı önizleme. Seçilen teknik resim için bir baskı önizleme penceresi açar.
Seçimden kaldır. Seçili teknik resimleri seçimden kaldırır.
Çeşitli konfigürasyonları yazdır. Teknik resimleri çok sayıda farklı konfigürasyon kullanarak yazdırır.
Liste modu. Teknik resimlerin bir listesini görüntüler.
Küçük resim modu. Teknik resimlerin küçük resim önizlemelerini görüntüler.
Konfigürasyon. İletişim kutusundaki öğelerin görüntüleme ayarlarını yönetir.
Teknik resim stili. Metin ve renk objelerinin ayarlarını değiştirmenizi sağlar. Elektrik projesine bir Teknik resim stili konfigürasyon dosyası atamadıysanız bir mesajla bu konuda bilgi verilir.

Yazdırma Konfigürasyonu

Tercih edilen yazdırma ayarlarını yüklemek için önceden oluşturulmuş bir yazdırma konfigürasyonu dosyasını seçebilmenizi sağlar. Yazdırma konfigürasyonu yönetimi'ne erişmek için … öğesine tıklayın.

Sayfa Ayarları

  • Ad: Kullanmak istediğiniz yazıcıyı seçin. Windows yazıcı parametrelerine erişmek istiyorsanız Özellikler'e tıklayın.
  • Kağıt biçimi: Yazıcı tarafından yönetilen önceden tanımlanmış kağıt biçimini seçin.
  • Kaynak: Kullanılacak kağıt kaynağını seçin.

Oryantasyon

  • Dikey/Yatay: Sayfa oryantasyonunu seçin.
  • Simetriyle grafik oluştur: Grafik objelerini simetriyle yazdırmak istiyorsanız bu seçeneği kullanın.

Teknik resimler

  • Tümü/Seçim: Elektrik projesinin tüm teknik resimlerini ya da seçilecek teknik resimleri yazdırmayı seçmenizi sağlar. Teknik resimleri seçmek için … öğesine tıklayın. Daha fazla bilgi için bkz. Belge Seçici.
  • Yazdırma sırasını tersine çevir: Teknik resimleri ters sırayla sonuncudan birinciye doğru yazdırmak için bu seçeneği kullanın.

Ölçek

Ön tanımlı bir ölçek oranı seçin veya özel bir oran girin (Yazdırılan birim = Teknik resim birimi). Ön tanımlı bir oran seçtiğinizde iki alan yazdırılan ve teknik resim birimlerini gösterir. Biçime sığdır, grafik objelerini seçili kağıt boyutuna sığacak şekilde ölçeklendirir.

Kopyalar

  • Kopya sayısı: Yazdırılacak kopya sayısını tanımlar.
  • Harmanla: (Birden fazla kopya seçmeniz durumunda kullanılabilir) Yazdırılan teknik resimleri birleştirmenizi sağlar.

Grafik Alanı

Yazdırılacak teknik resim alanını tanımlar.
  • Tüm geometri: Tüm görünen varlıkların sınırlayıcı kutusuyla tanımlanan alan.
  • Teknik resim sınırı: Teknik resim parametrelerindeki ızgara bölgesiyle tanımlanan alan.
  • Geçerli görünüm: Ekranda görünen alan veya teknik resmin kaydedildiği zamanki geçerli görünüm.

Stille Grafik Oluşturma

Grafik objelerde kullanılan her ekran rengi, kağıt üzerindeki bir renk ve kalınlığa karşılık gelir. Grafik stili tablosu kullanmazsanız ekrandaki renkler ve çizgi kalınlığı kağıt üzerinde aynı olur. Grafik stili tablolarını kullanarak kişisel bir uyuşma tanımlayabilirsiniz. Daha fazla bilgi için bkz. Yazdırma için Grafik Stillerini Değiştirme.

Kullanmak istediğiniz grafik stili tablosunu listeden seçin. Grafik stili tablosunu düzenlemek için Grafik stili tablo dosyasını değiştir'e tıklayın. Her bir ekran rengini bir yazdırma rengi ve kalınlığıyla ilişkilendirebileceğiniz bir iletişim kutusu açılır. Grafik stili tablo listesinde Yok'u seçerseniz Çizgi kalınlığıyla grafik ayarını seçebilirsiniz. Renkler ve çizgi kalınlıkları, ekranda ve kağıtta aynı olacaktır.

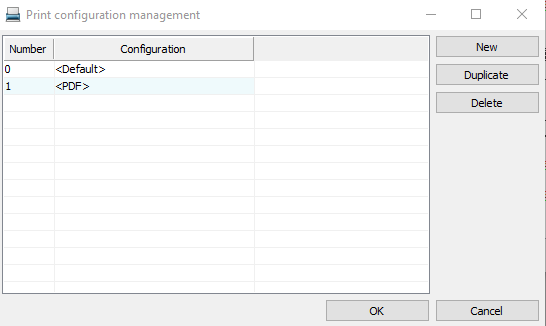

Yazdırma Konfigürasyonu Yönetimi

Yazdırma konfigürasyonu yönetimi iletişim kutusuna erişmek için Yazdırma yönetimi > Yazdırma konfigürasyonu > ... öğesine tıklayın.

Teknik resimleri yazdırmak için birden çok farklı konfigürasyonunuz varsa listeden bir konfigürasyon dosyası seçin ve bu konfigürasyonla yazdırılacak teknik resimleri seçin. Bu işlemi diğer konfigürasyon dosyalarıyla gereken şekilde tekrarlayın. Çeşitli konfigürasyonları yazdır'a tıklayın ve yazdırmada kullanacağınız konfigürasyonları doğrulayın.

Konfigürasyon dosyalarını oluşturmak, kopyalamak veya silmek için iletişim kutusunun sağ tarafındaki Yeni, Kopya Oluştur ve Sil seçeneklerini kullanın.
