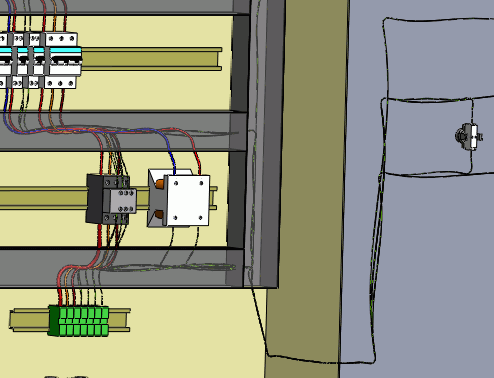

Tel tesisatı, elektrik kurulumunuzda tel yolunun 3B gösterimini oluşturur. Tesisat yolları ve bağlantı noktaları, tesisat oluşturma işlemini kolaylaştırır.
Ayırma, tel yollarına uygulanan kuralları yönetir.
Tel Tesisatı yalnızca bir elektrik projesindeki telleri döşer.
Tel Tesisatına erişmek için:
- SOLIDWORKS Electrical 3B menüsü: Tel Tesisatı
.
- Menü: .
Tel tesisatı'nı çalıştırdığınızda sol kenetlenebilir panel, çeşitli seçenekleri görüntüleyecek şekilde değişir. Bu parametrelerden bazıları, dosyaya özel olacak şekilde SOLIDWORKS Electrical dosyasına kaydedilir. Diğerleriyse kayıt defterine kaydedilir ve tüm SOLIDWORKS Electrical dosyalarında ortak olarak kullanılır.
Tesisat Analizi
Hataları göster. Tesisat oluşturma işleminin sonunda tüm tesisat hatalarını gösteren bir raporun görüntülenmesini sağlar. Hata hakkında bilgi almak için raporun herhangi bir satırında Yardım'a tıklayın.
Tesisat tipi seç
- SOLIDWORKS Tesisatı. Tel çapını hesaba katarak, tel tesisatını SOLIDWORKS tarafından yönetilecek şekilde oluşturur.
- 3DSketch Tesisatı. Telleri kullanarak 3B çizim şeklinde tesisat oluşturur. Bu mod, geçici tesisatlar için daha hızlı ve daha iyidir.
Geometri tipini seçme
- Spline kullan. Kablo tesisatının en iyi şekilde işlemesini sağlamak için spline (eğriler) kullanır. Tesisat yolunda spline kullandığınızda, tesisatı iyileştirmek için manuel olarak nokta ekleyebilirsiniz.
- Çizgileri kullan. Düz çizgilerle bir tel tesisatı oluşturur. Teğetlik Ekle komutu, düz çizgilerin sonuna eğriler ekler.
Tesisat oluşturulacak bileşenler
- Tüm bileşenler. Tesisat oluşturma işlemini montajdaki tüm bileşenler üzerinde çalıştırır.
- Yalnızca etkin konumda tesisat oluştur. Tel tesisatının oluşturulmasını yalnızca üst seviye montajla sınırlar.
Bu işlem, SOLIDWORKS Tesisatı ve 3DSketchRoute tesisat tiplerinin oluşturulmasını destekler.
- Üst seviye etkin konumdaki tellerin başlangıç ya da bitiş bileşenleri elektrik projesinin başka bir konumunda veya alt konumlarında yer alıyorsa etkin üst seviye konumun bileşenlerine ait tellerle birlikte yalnızca bu teller döşenir.
- Üst seviye etkin konumdaki tellerin başlangıç ya da bitiş bileşenleri kapsam dışında başka bir konumda yer alıyorsa (örneğin etkin konum bir alt konum olduğunda ve bir tel üst konumda olduğunda) tel döşenmez.
- Seçili bileşenler. Tesisat oluşturma işlemini, bileşenlerin bir alt grubu üzerinde yürütür. Grafik alanında bileşenleri seçin. Yalnızca seçili bileşenlere bağlı tellerle tesisat oluşturulur.
Tesisat parametreleri
İlk parametre, iki tesisat yolu arasındaki uzaklığı belirler.
İkinci parametreyse bir bağlantı noktasıyla tesisat yolu arasındaki uzaklığı belirler.
Üçüncü parametre, iki tel arasındaki uzaklığı belirler.
Grafik, bileşenler arasındaki bağlantıları hızlıca görüntülemenizi sağlar. İki düğme bulunur: biri görüntüleme, diğeri grafiği silmek için.
En Kısa Yol Algoritması
Algoritma için aşağıdakilerden birini seçin:
- Dijkstra. Yalnızca birkaç tesisat olduğunda (100'den az) en iyi şekilde çalışan klasik tesisat algoritması. Floyd Warshall'ın başarısız olması durumunda geri dönüş seçeneğidir.
- Floyd Warshall. Hesaplamalar için grafik kartı kullanan, yüksek oranda paralelleştirilmiş algoritma. Çok sayıda tesisat olduğunda (100'den fazla) en iyi şekilde çalışır.
