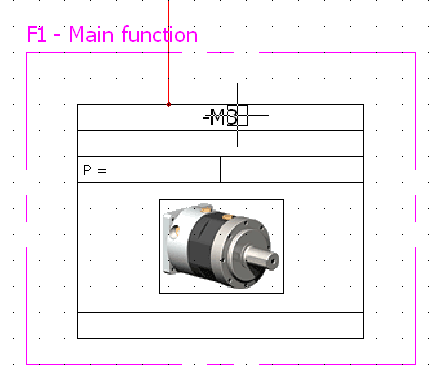

Fonksiyon ana hattı, bir teknik resimdeki fonksiyonel bölgenin grafik gösterimini sağlar. Fonksiyon ana hattı dikdörtgen olarak gösterilebilir veya çoklu çizgilerle oluşturulabilir, ancak her zaman kapalı olmalıdır.
-
Aşağıdakilerden birini yapın.
-
öğesine tıklayın.
- öğesine tıklayın.
-
Ana hattı çizme
-
Koordinatları girin: Fonksiyon ana hattını grafik alanında noktalara tıklayarak veya koordinatları girerek çizin. Dikdörtgen ana hat kullanıyorsanız dikdörtgenin köşegeni için ikinci bir noktaya tıklayın. Devamlı çizgi biçiminde ana hat kullanıyorsanız çizginin ikinci noktasına tıklayın ve ardından ana hat tamamlanana kadar daha fazla nokta eklemek için tıklamaya devam edin. Ana hattın son noktasını ilkine bağlamak için kenetlenebilir panelde Kapat'a tıklayın.
- Seçenekler: Komut çalıştırıldığında, kenetlenebilir panel modlar arasında geçiş yapmanıza olanak tanır.
-
Fonksiyonu seçme: Fonksiyon ana hattı kapandığında, Fonksiyon seç iletişim kutusu açılır.
- Tercih edilen fonksiyonu seçin.
- Seç düğmesine tıklayın.
İletişim kutusu kapanır ve teknik resim seçilen fonksiyonla otomatik olarak güncellenir. Taslağın içine yerleştirilen bileşenler seçili fonksiyonla ilişkilendirilebilir.
- Bileşenlerin fonksiyonunu değiştirmek veya başlangıçta ilişkilendirilmiş fonksiyonu korumak için gerekli seçeneğe tıklayın.
