此示例显示了原本 CAD 文件的各种面片化级别。

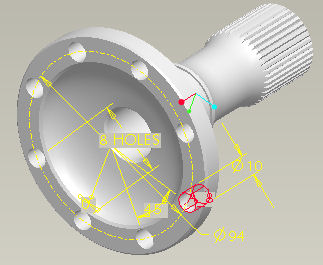

我们将以下本机 CAD 文件用作示例来了解输入设置如何影响结果。
CAD 文件类型：PTC Pro/ENGINEER®
扩展名：.prt
大小：2,276 KB
弦高误差：0.1 毫米
法线偏差：10°
输出压缩：32 位
SMG 大小：99 KB
压缩比例：23
弦高误差：0.4 毫米
法线偏差：40°
SMG 大小：44 KB
压缩比例：52
弦高误差：0.8 毫米
法线偏差：80°
SMG 大小：38 KB
压缩比例：60
