您可以测量实体、面和零部件的投影曲面面积。所选对象必须是实体或曲面实体。在以前的版本中，您必须创建草图并使用侧影轮廓实体来计算此值。
投影曲面面积在设计塑料零件的模具时非常有用。投影曲面面积结合拔模方向，可帮助您计算零件成本和机器吨位。
要测量模型的投影曲面面积：
- 单击测量
（“工具”工具栏），或单击。
- 选择模型的实体或曲面实体、面或零部件。

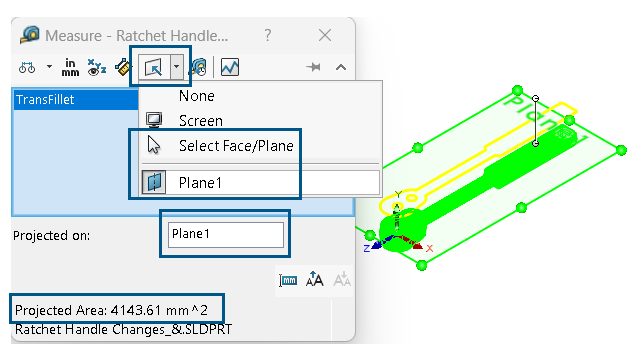

- 在对话框中的投影于
中，单击选择面/平面，然后选择在其上投影实体、面或零部件的平面。软件将所选实体的轮廓投影到所选平面上，并计算投影面积。
对话框中的投影面积显示实体、面和零部件投影曲面面积的值。
