產生 BOM

零件表 (BOM) 就是零件清單。您可以在全景中包含 BOM 表格，並產生標註來為模型中的零件編號。

另請參閱
產生技術圖示
  1. 將初始視圖拖曳至視埠。
  2. 按一下工場 > 發佈 > BOM。

    BOM 工場會顯示在「工場」窗格中，而 BOM 窗格會顯示在左窗格中。BOM 窗格會顯示 BOM 樹狀結構，其目前為空。

  3. 在 BOM 工場中，按一下產生 BOM ID。

    BOM 窗格現在會顯示您模型的 BOM 樹狀結構。

  4. 在視埠中，按下 Ctrl+A 來選擇所有全景項目。
  5. 在 BOM 工場中，按一下產生標註。

    標註會顯示在視埠中。請注意，只會為幾何全景項目，而不是協同作業全景項目產生標註。

  6. 在仍選擇所有標註的情況下，在「屬性」窗格中，將自動對正變更為圓。

    標註是協同作業全景項目，您可以在「屬性」窗格中修改其屬性。自動對正可決定視埠中的標註排列。

  7. 在首頁功能區標籤的顯示情形群組中，選擇 BOM 表格。

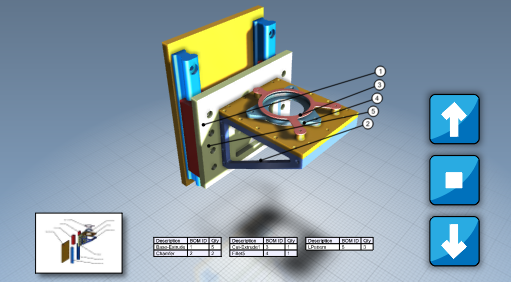

    BOM 表格會顯示在視埠中。每個 Composer 文件都有預設為隱藏的 BOM 表格全景項目。

  8. 在視埠中，按一下來選擇 BOM 表格，然後在「屬性」窗格中修改屬性。

    例如，當將滑鼠指標懸停在 BOM 表格上時，您可以變更 BOM 表格位置、指定文字與列色彩，並啟用模型強調顯示。

  9. 在 BOM 窗格中，按一下配置 BOM 欄。
  10. 在配置欄對話方塊中，選擇可用屬性清單中的色彩 (Actor.Color)，按一下 ，然後按一下確定。

    BOM 窗格中的 BOM 清單與視埠中的 BOM 表格現在會有色彩欄。您可以將任何屬性或中繼屬性包含在 BOM 中。
