使用活動

活動會與元素關聯，並定義當您在工程圖中操作 CustomBlock 參考時 CustomBlock 定義的圖元會如何變更。

將活動新增至 CustomBlock 定義時，您必須指定下列項目：

• 要套用此活動的元素

  注意：您僅可將活動套用至元素。您無法將活動套用至 CustomBlock 圖元。

• 指定元素上的主要點

  主要點可讓您操作圖塊參考。

• 選擇組

  選擇組由圖元組成，當圖塊參考中發生活動時，這些圖元即會移動或變更。

活動會顯示其圖示並加上這個螺栓圖示。按一下活動圖示會顯示選擇組。

沒有關聯活動的元素會顯示此圖示 。連按兩下警告圖示 ，即會顯示您可與元素建立關聯的活動。

您可以將多個活動套用至一個元素。軟體會將所有活動分組到「活動」工具列。

將滑鼠游標停留在活動圖示上，可強調顯示下列內容：

• 相關元素
• 可執行活動的元素抓取點
• 伸展框架 (僅限伸展活動)。在圖塊參考中，移動抓取點只會影響伸展框架中的圖元。

注意：活動圖示不會出現在圖塊參考中。

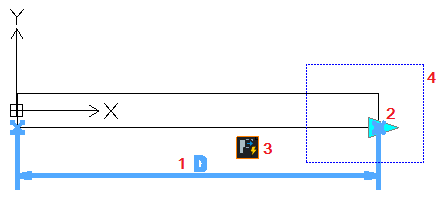

範例：

將滑鼠游標停留在伸展活動上，可強調顯示下列內容：

線性元素 可執行活動的元素抓取點 活動圖示 (此範例為伸展) 伸展框架

軟體會依據可以使用活動的元素，將活動分組。

圖塊編輯器活動與關聯的元素：

活動	圖示	轉換	可用元素
移動		套用轉換	點、線性、極性、XY
比例		套用縮放比例	線性、極性、XY
伸展		從指定區域使用伸展點伸展圖元	點、線性、極性、XY
極性伸展		套用伸展及旋轉	極性
旋轉(R)		套用旋轉	旋轉
鏡射		套用鏡射轉換	鏡射
Pattern		使用指定偏移跨元素方向產生圖元。若是 XY 元素，則複製排列會採用 X 和 Y 方向。	線性、極性、XY
表格		將值組套用至其他元素	表格
