分割鈑金零件

您可以使用任何從單一本體產生多個本體的指令來產生多本體鈑金零件。

1. 開啟要分割的零件。
2. 產生要用於分割零件的草圖。

3. 選擇分割 （特徵工具列）。
4. 在 PropertyManager 中的修剪工具之下，選擇草圖。
5. 按一下切除零件。
6. 在成型本體下的 下，指定要進行分割操作的本體。
7. 或者，為每個本體按一下<無>的標註，然後使用另存新檔的對話方塊來儲存它。
   相關名稱隨即出現在 PropertyManager 中並在圖面中標註。
8. 按一下 。
   該零件現在包含多個鈑金本體。

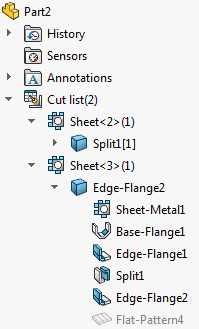

   在 FeatureManager(特徵管理員) 中，除料清單中的本體會根據分割特徵命名。



   將特徵加入本體時，除料清單名稱會變更為最後加入的特徵。 此處在您加入邊線凸緣時，本體的名稱從分割1[2]變更為邊線-凸緣2。
