系統選項 - 一般

指定一般系統選項，例如在 Simulation 研究樹狀結構中顯示的錯誤及警告圖示，網格及繪圖外觀的選項等等。系統選項適用於所有文件的各種專題。

設定一般選項：

  1. 按一下 Simulation > 選項。

    系統選項 - 一般對話方塊出現。

  2. 從下列所述選項中選擇，然後按一下確定。
全部重設會返回系統預設的一般選項。

錯誤為何訊息

顯示錯誤(W) 在 Simulation 研究樹狀結構中，於發生錯誤的特徵旁顯示錯誤圖示 。 表示該特徵無效。
顯示警告(S) 在 Simulation 研究樹狀結構中的結果及網格資料夾旁，顯示警告圖示 。表示該繪圖不是最新的。

若要顯示錯誤或警告訊息，在旁邊顯示錯誤 或警告 圖示的特徵上按右鍵，然後選擇錯誤為何？ 。

負載/固定物符號品質

指定負載及固定物符號的品質。

線架構 顯示 3D 線架構符號。


線架構品質
塗彩 顯示 3D 塗彩符號。


塗彩品質

網格色彩

設定網格繪圖使用的色彩。

邊界色彩 設定元素邊線繪圖使用的色彩。

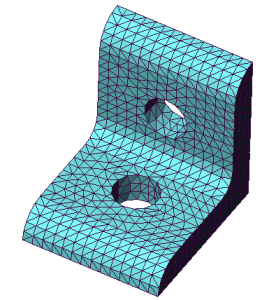

邊界色彩 - 黑色 邊界色彩 - 淡紅色
薄殼底面色彩 設定薄殼元素底面繪圖使用的色彩。
薄殼底面色彩設為紅色 - 零件色彩是黃色。 薄殼底面色彩設為紫色 - 零件色彩是黃色。

要變更顏色，請選擇邊界色彩或薄殼底面色彩，按一下編輯，然後選擇一個色彩，並按一下確定。

結果繪圖

動態繪圖更新 此選項核取時，當控制繪圖外觀的參數修改時，就會動態更新繪圖。關閉旗標可提高檢視大模型結果時的效能。
以較高精度列出結果數量 當此選項核取時，會使用最高 16 位數的精度來列出結果。
為 vonMises 繪圖顯示降伏強度的標記(V) 當此選項核取時，在零件專題的繪圖中，材料降伏強度圖例會標記為紅色箭頭。降伏強度值會顯示在繪圖圖例的底部。
顯示本地座標系統三度空間參考(D) 當此選項核取時，本地座標系統三度空間會顯示在圖表區的右下角。僅已定義參考平面、軸或座標系統的繪圖才會顯示三度空間。
色彩圖表背景色彩(G) 設定繪圖圖例的背景色彩。

字型

讓您選擇繪圖標題、繪圖副標題和色彩圖表的字型。

從 CommandManager 執行 Simulation 指導員 核取此選項時，您按一下 Simulation CommandManager 中的研究、固定物、外部負載、連接或結果時，便可啟動 Simulation 指導員。 未核取時，若要啟動指導員，可以在 Simulation CommandManager 中按一下研究、固定物、外部負載、連接或結果，然後從功能表中選擇對應的指導員。
如果您變更此選項，必須重新啟動 SOLIDWORKS 後，變更才會生效。
隱藏排除的本體並顯示研究材料的外觀 (需要更多的時間來載入研究) 當選取時：
  • 從 Simulation 研究中的分析排除的組合件本體和多本體零件會在研究啟用時，隱藏在圖面中。
  • 如果已在 Simulation 研究中指定不同的材料給本體，本體會顯示在圖面中，並會在研究啟用時具有研究專屬材料的外觀。
選擇此選項時，對許多材料指定或許多本體被分析排除的大型組合件來說，啟用模擬研究可能會花費很長一段時間 (因為系統必須在模型顯示狀態上套用內部模擬專屬的顯示狀態)。 然而，編輯模擬研究時的互動效能不會受到影響。 要避免產生這些效能問題，請關閉此選項。
開啟模型時載入所有的 Simulation 研究 (需要更多時間來開啟模型)。 選擇時，Simulation 研究的所有資訊都會在開啟模型時儲存至記憶體。 開啟具有多個 Simulation 研究的模型可能需要較久的時間。

如果您清除此選項，則在開啟模型時，只會將每個 Simulation 研究的基本資訊儲存至記憶體。 當您啟動研究時，其餘的 Simulation 研究資料會儲存至記憶體。
啟動研究時自動更新橫樑接合。 程式會在您切換至「Simulation 研究」標籤時，重新計算已更新之熔接的橫樑接合定義。 在設計過程中，您可於「模型」標籤中變更熔接特徵，例如輪廓、長度、橫樑旋轉角度、抑制或恢復抑制狀態，以及轉換為實體本體等。
網格化後與分析完成後儲存檔案 選擇此選項以在網格化後與分析完成後，強制自動儲存使用中的 .SLDPRT 或 .SLDASM 檔案。
