SLDXML 資料交換

在 SOLIDWORKS 3DEXPERIENCE 應用程式中，使用者可將設計儲存為 .SLDXML 檔案格式。您可以使用這些 .SLDXML 檔案的資料來產生 SOLIDWORKS 零件及組合件。

若要從 .SLDXML 檔案將資訊讀取至 SOLIDWORKS 檔案：

在 SOLIDWORKS 中開啟 .SLDXML 檔案，接著將下列資料讀入一個新的 SOLIDWORKS 零件或組合件檔案：
  • 3D 模型幾何
  • 組合件結構
  • 指定至幾何的色彩

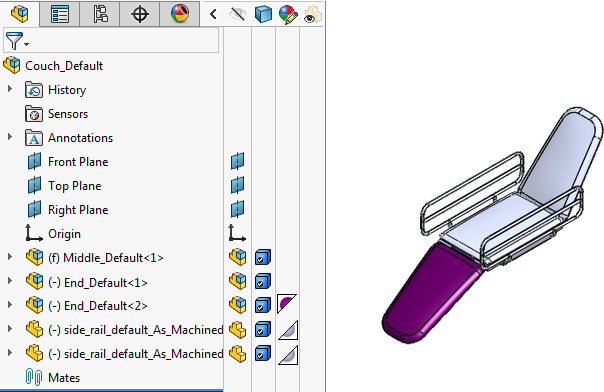

組合件結構會顯示在 SOLIDWORKS FeatureManager(特徵管理員) 設計樹狀結構中，並在模型的顯示狀態中顯示色彩。

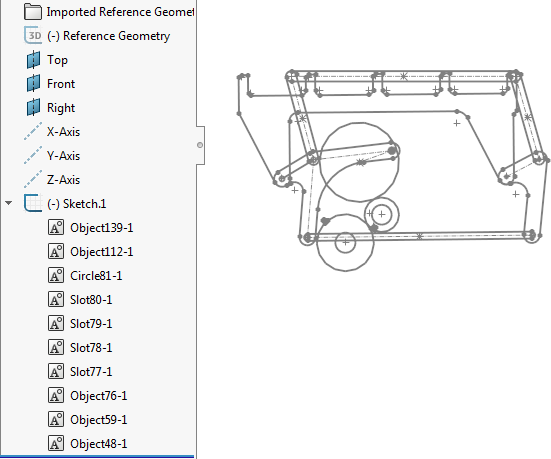

在 FeatureManager(特徵管理員) 設計樹狀結構中，草圖會顯示在正確的階層架構。若 .SLDXML 檔案包含彈性或剛性草圖群組，您可以選擇將草圖物件讀取為圖塊。在 SOLIDWORKS 3DEXPERIENCE 應用程式中產生的草圖限制，會對應至 SOLIDWORKS 草圖中相等的草圖限制。同樣的，所有草圖圖元都會對應至相等的 SOLIDWORKS 草圖圖元。
