2D 剖面

您從 3D 幾何產生 2D 剖面，或使用平坦的曲面或在剖切平面上的草圖來定義分析所需的本體。您將使用 2D 簡化 PropertyManager 來產生剖面。

剖切實體

您可以使用一個剖切平面來分割實體以產生 2D 本體。

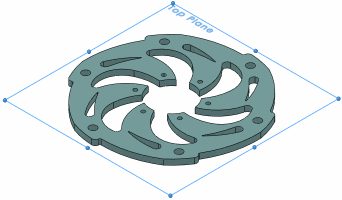

對於如下所示的圓盤平面應力的範例，可使用頂層平面以自 3D 幾何擷取 2D 模型。

3D 模型 2D 剖面

對於螺栓-螺帽連接的軸對稱範例，請選擇任何剖切實體及旋轉軸的平面。

並未建構螺栓的頭端與螺紋的螺旋樣式。
3D 模型 2D 剖面

使用平坦曲面或草圖

您可以產生平坦曲面本體或在剖切平面上的草圖來產生 2D 剖面。

範例顯示利用建立在剖切平面上的曲面本體，在平面應變之下板上的三點彎曲測試。
