橫樑方向

當您以橫樑方式為結構成員建模時，軟體會自動產生橫樑的本地座標系統。 軟體會依橫樑的本地座標系統列出橫樑力和應力。

若要檢視橫樑的座標系統：

  • 在 Simulation 研究樹狀結構中，用右鍵按一下橫樑定義，然後按一下編輯定義。 選擇顯示橫樑方向。
紅色箭頭顯示正軸向，綠色箭頭顯示正方向 1，藍色箭頭顯示所選橫樑的正方向 2。 軟體會在橫樑的中心繪製局部三度空間參考。

軸向從橫樑的終止 1 到 終止 2 。 軟體會根據區段幾何不同，指定方向 1 (Dir 1) 和方向 2 (Dir 2)。 Dir 1 與橫樑剖面的最長直邊線平行。 如果最長邊線為曲線，Dir 1 會與曲線邊緣相切。 Dir 2 與 Dir 1 逆時針方向垂直。

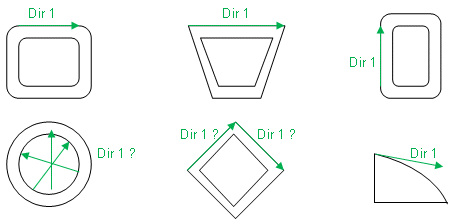

例如，請參閱下方不同剖面的橫樑方向指派。



軟體會為每個橫樑定義產生一些橫樑元素。

以橫樑執行模擬之後，軟體會根據橫樑的本地座標系統，列出橫樑力 (軸向、dir 1 的剪力、dir 2 的剪力、方向 1 的力矩、方向 2 的力矩和扭矩) 及橫樑應力。
亦請參閱主題 Simulation 說明：列出橫樑力與橫樑圖表 PropertyManager。
在曲線分佈中，軟體會產生一些短的垂直橫樑以推算出幾何。 每個橫樑元素都有其局部方向。 舉例來說，下面顯示的掃出剖面上的每個橫樑的軸向是由與其兩個結合所連接的直線所定義的。 在圖面中，座標系統會顯示在橫樑的中間。

檢視橫樑的座標系統

檢視橫樑的座標系統：

  1. 執行使用橫樑網格的研究（預設為使用橫樑的結構成員網格）。
  2. 連按兩下任何繪圖以便在圖面中顯示繪圖。
  3. 在圖面中按一下右鍵，然後選擇設定。
  4. 在 PropertyManager 中的變形繪圖選項之下，選擇顯示橫樑方向。
  5. 按一下 。
    紅色箭頭顯示每個橫樑的正軸向，綠色箭頭顯示每個橫樑的正方向 1，藍色箭頭顯示每個橫樑的正方向 2。
