銷連接器

您可以使用銷連接器來模擬一個組合件中銷的行為，而不需要實際建立銷幾何的模型。

組合件中包含多個零件，零件間是由銷、螺栓、螺釘、或彈簧來互相連接的。 帶有銷的組合件的範例包括有筆記型電腦、堆高機、鉗子、致動器。 要模擬這類組合件，傳統的方式必須產生每一個銷幾何，並在銷及其接觸面之間套用接觸條件。 這是計算成本高昂的方法。

在部分應用情況下，您想要知道銷對鄰近零件的影響，而不是銷本身的應力分佈，請使用銷連接器來模擬銷的行為。

您可以定義附加到多個同軸圓柱面或薄殼邊線 (所選範圍最多 10 個) 的單一銷連接器。

在接頭-銷 PropertyManager 中，針對圓柱面/邊線 ，選擇附加到銷的所有同軸圓柱面 (或邊線) (最多十個)。 所選圓柱面或圓形邊線可能屬於一個本體或數個本體。

何時該使用銷連接器

定義一個銷連接器，當作連接三個板的鉸鏈。
定義一個銷連接器，連接互相繞著對方旋轉的兩個圓柱面。 您必須允許圓柱面繞著銷旋轉，但避免其依對方的軸向移動。

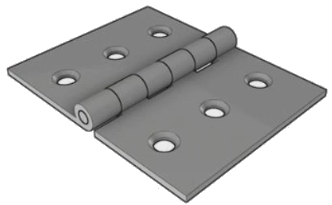

定義一個銷連接器來連接到鉸接板的六個圓柱。

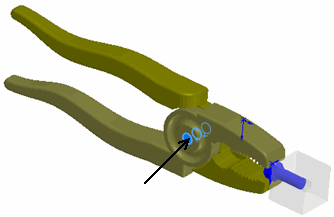

定義一個銷連接到兩個旋轉零件。 一個銷連接器附加到四個圓柱面。
