層角度

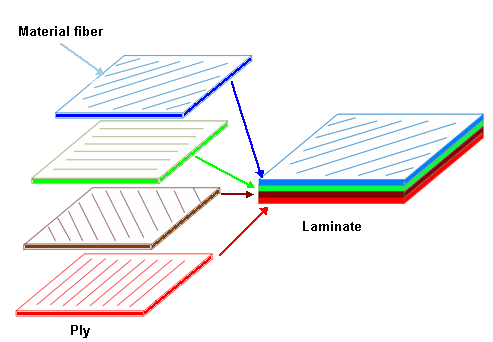

層板通常是由不同方位的疊層所堆疊而成。當您需要使不同方向上的承載能力最佳化，就要以不同方位的疊層來堆疊層板。由於層板需因應複雜的外部負載條件，因此必須採用此種堆疊方式。

單向層板（所有疊層的材料方位皆相同）通常適用於只在單一方向上承受負載。在相對於疊層方位的橫向承載力通常較弱。

當您在複合薄殼層表格中選擇層的列時，程式會在以條紋在幾何上強調顯示層角度。在幾何上強調顯示每個層板的疊層方位方向，亦即材料屬性的 X 方向。Y 方向橫切於纖維方向 (在表面上)，Z 方向垂直於疊層面。影像顯示層角度 0 度和 60 度的 X、Y 和 Z 方向。

疊層角度：0 度 疊層角度：60 度

複材三度空間會顯示在面中央。三度空間有 4 個箭頭：

顯示 0 度層方向。紅色箭頭與表面條紋平行。
顯示 90 度層方向。綠色箭頭與表面條紋垂直。
藍色箭頭與表面垂直。鏡射方位為藍色箭頭方向反轉後的方向。
顯示疊層方位方向。
