複材薄殼應力分析

每一層之底面或頂面上的應力

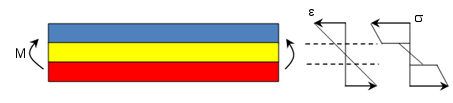

位移和應變場在複材厚度間的分佈是連續性的。然後應力場通常不連續，因為疊層彼此具有不同的材料屬性和方位。例如，下圖顯示在純彎曲下整個厚度間的縱向應變及縱向應力的典型變化。在兩個不同疊層間的界面有應力跳躍的情形。

您可以在頂面及底面分別標繪每一層的應力。

遍佈於所有疊層的最大應力

您可以標繪所有疊層之中指定零組件的最大應力值（包絡線繪圖）。圖中的每個節點將標繪出遍布於所有疊層（包括頂面和底面）的最大應力。

沿著材料方向的應力

您可以針對每一層標繪沿著層疊方位方向或橫向 (在表面上) 的應力。

層間剪應力

除了可在非複材模型中使用的應力零組件之外，您還可以標繪兩個不同疊層的接面上之層間剪應力。層間剪應力是由於複材中不同疊層之間的彈性屬性與疊層角度不相符而產生。層間剪應力高，會導致複材剝層（在相鄰的兩層之間的界面產生裂紋）。剝層最終將造成複材層板的壽命減短。
