網格化選項

網格化選項是決定網格品質與結果的基本因素。 如果使用夠小的元素大小，以不同網格設定為基礎的結果必須收斂。 網格化選項適用於具有實體與薄殼網格元素的模型，但不適用於具有橫樑的模型。

設定薄殼元素底面的標繪色彩，有助於適當對齊薄殼元素。

選項 說明
網格品質 設定為粗略或高。針對線性靜態研究、頻率研究及挫曲研究，您可以在單一網格定義中指派粗略和高品質實體元素。

粗略品質的網格沒有中間節點。粗略品質的網格適用於快速評估，以及彎折效果較小的實體模型。高品質的網格適用於大多數情況，尤其適用於具有曲線幾何的模型。
標準網格產生器 針對後續網格化操作使用 Voronoi-Delaunay 網格化演算法。
基於曲率的網格產生器 自動在高曲率的區域產生更多的元素，且不需要網格控制。 支援組合件及多本體零件文件的多執行緒網格化。
基於曲率的混合式網格產生器 會自動配合幾何的局部曲率來調整元素大小，產生平滑網格複製排列。

在某些情況下，基於曲率的混合式網格產生器能克服無法產生網格的情形，以品質高於標準或基於曲率之網格產生器的元素 (較低 Jacobian 比例與長寬比) 產生實體網格。

支援 SOLIDWORKS Simulation Professional 及 SOLIDWORKS Simulation Premium 使用許可的多核心處理。

當您產生 Simulation 研究時，基於曲率的混合式網格產生器即是預設的網格產生器。
Jacobian 點 當網格品質設定為高時，藉由驗證高階四面體元素的扭曲程度，來設定要使用的點數。
對於高階薄殼，Jacobian 比例檢查會使用節點上的 6 個點。
自動轉變

將網格控制自動套用到小特徵、細部、鑽孔及圓角。

在網格化具有許多較小特徵及細部的大型模型時，請先清除自動轉變以免產生非常大量不必要的元素。
實體的自動嘗試 指示網格產生器使用較小的整體元素大小，自動重試網格化模型。 您可控制允許的重試次數上限，以及整體元素大小及公差每次縮減的比例。
分別重新網格化失敗的零件

Simulation 對於無法在接觸邊界強制執行共同節點則網格化失敗的實體零件，會重新產生網格。

設定網格化選項

您可以在預設選項 - 網格對話方塊中定義新研究的網格化選項。

為新的研究設定預設網格化選項：

  1. 按一下 Simulation > 選項 > 預設選項 > 網格。
  2. 指定所需的設定。
  3. 按一下確定。
若要修改使用中研究的網格化選項，請用滑鼠右鍵按一下網格 (Simulation 研究樹狀結構)，然後按一下產生網格。在網格參數及進階之下指定所需的設定。

混種網格定義

針對線性靜態研究、頻率研究及挫曲研究，您可以將粗略和高品質實體元素指派為共存於單一網格定義中。

您可以選擇哪些實體本體要轉換成高品質網格或粗略品質網格。模擬會以同時具有粗略和高品質四面體元素的混種網格定義執行。

  • 若要將粗略品質網格指派至實體本體：

    以滑鼠右鍵按一下 Simulation 靜態研究中的本體，然後按一下套用粗略品質網格

  • 若要將高品質網格指派至實體本體：

    以滑鼠右鍵按一下本體，然後按一下套用高品質網格 。

  • 若要將粗略或高品質網格指派至研究中的所有實體本體：

    在零件資料夾 上按一下滑鼠右鍵，再按一下將粗略品質網格套用至全部 或將高品質網格套用至全部 。

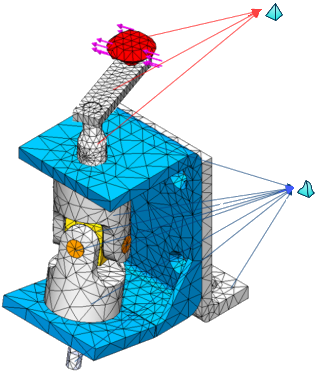

影像顯示具有粗略品質網格和高品質網格指派的組合件。

具有混種網格的線性靜態研究結果，可作為相依研究類型 (例如：疲勞、壓力容器設計和子模型研究) 的有效輸入。
