收斂診斷繪圖 PropertyManager

收斂診斷繪圖會偵測求解器遇到接觸收斂問題的模型區域。

若要存取收斂診斷繪圖：

  • 按一下診斷工具 > 收斂診斷繪圖 (Simulation CommandManager)，或者
  • 在模擬研究樹狀結構中，用右鍵按一下結果，再按一下定義收斂診斷繪圖。

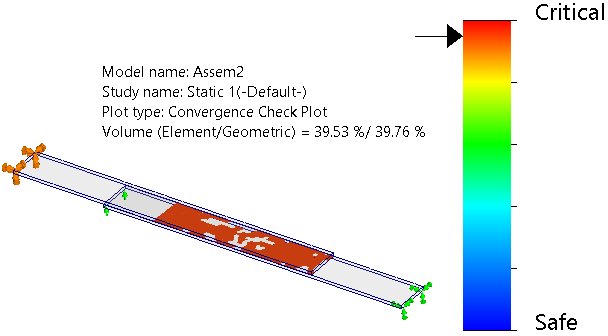

顯示 此繪圖根據接觸收斂和正規化位移校正的狀態，來顯示模型的關鍵和安全區域。將滑動桿移向關鍵可檢視模型中求解器未達到接觸收斂，且正常位移修正值很高的區域。

繪圖圖例會顯示參與接觸互動公式的總元素達到接觸收斂的元素體積比。

正常位移校正在最終接觸迭代數量之下，增量節點位移向量總數與節點位移向量總數的比率。


  • 執行分析之前，您可以用互動檢視器 PropertyManager，來確認由整體層級和局部層級互動設定所定義的接觸互動區域。
  • 檢查接觸零件之間的間隙。間隙大於臨界值的零件 (在局部互動 PropertyManager 中定義) 不符合局部層級接觸的條件。

屬性

包括標題文字 輸入繪圖的標題。
將繪圖與選用視角名稱的方位相關聯 選擇要套用到繪圖的預先定義視角方位。
與目前視角相關聯 將目前的視角方位套用至繪圖。
