為穿過纜線架的連接器產生路線

若要為穿過纜線架的連接器產生路線：

  1. 按一下新增 > 組合件 ，然後按一下儲存 。
  2. 若要開始路線，請按一下插入零組件 (「組合件」工具列)，或從 Design Library、檔案 Explorer、開啟的零件視窗、3DEXPERIENCE platform 或 Windows 檔案總管拖曳下列項目至主要的組合件內，以將下列項目插入主要的組合件中：

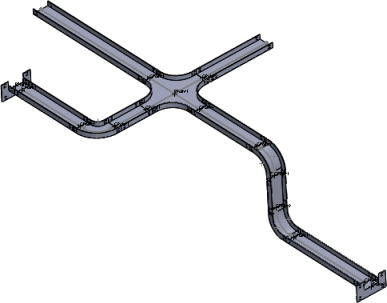

    1. 用來產生纜線架組合件的纜線架接頭。
    2. 纜線架開口上的電路連接器。
  3. 在路線屬性 PropertyManager 中設定選項，然後按一下 。
    新的路線次組合件將會在 FeatureManager(特徵管理員) 設計樹狀結構中以 [纜線架<n>-<組合件名稱>] 的形式出現。
    如果您以相反順序執行上述步驟 2 中的步驟，則新路線次組合件的名稱為 [線束<n>-<組合件名稱>]。

  4. 使用下列方法的任意組合在兩側零組件與纜線架的連接點之間繪製路徑：
    • 使用自動產生路線來產生不規則曲線。
    • 使用 3D 草圖工具來繪製直線 、不規則曲線 及圓角 。

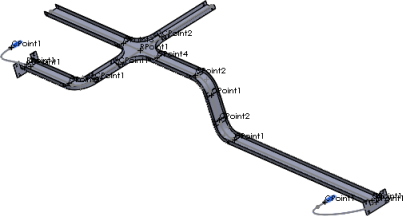

    電路路線會從連接器的端點及纜線架的連接點產生。
    要使連接點顯示為可見，請按一下檢視路徑點 (「檢視」工具列)，或按一下檢視 > 路徑點。
  5. 將其他的連接器和線路設計五金器具拖曳至路線次組合件中。
    當您將每個連接器加入路線時，短殘段會從連接器的連接點加入草圖中。
  6. 分配電路屬性給路線線段：
    1. 按一下工具 > 線路設計 > 電路 > 編輯配線 。
    2. 指定要使用的配線及纜線。
    3. 若要指定路線的路徑，請執行下列其中一個操作：
      • 選擇連接器之間或纜線架兩側的路線線段。
      • 在配線來源-目標清單中，按一下選擇路徑。
      系統會自動辨識連接器之間的路線路徑。
    4. 按一下。
  7. 結束草圖。
    您可以使用相同的程序，為具有 HVAC 輸送管的連接器產生路線。
