3DEXPERIENCE Exchange 概要

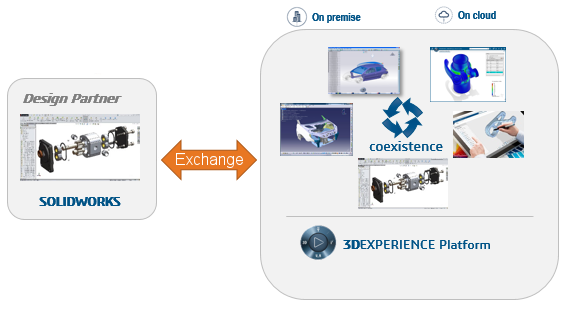

3DEXPERIENCE Exchange 附加程式可讓 SOLIDWORKS 使用者透過 3DEXPERIENCE 來源 (例如 Design with SOLIDWORKS 應用程式) 的內容套件安全地進行作業。SOLIDWORKS 使用者可順暢地開啟套件、修改檔案,並將 3DEXPERIENCE 內容套件返回 3DEXPERIENCE 來源。



工作流程

  1. 啟用附加程式。
  2. 輸入套件。
  3. 修改檔案。
  4. 輸出套件。

啟用附加程式

若要啟用附加程式,在 SOLIDWORKS 中按一下工具 > 附加程式,然後在其他附加程式下,選擇「3DEXPERIENCE Exchange」。3DEXPERIENCE Exchange 隨即會顯示在工作窗格中。
您必須擁有 SOLIDWORKS 2020 或更新版本。

輸入套件

您可以在 3DEXPERIENCE Exchange 中,將 .SLDPKG 套件輸入工作區,然後啟動單一套件來進行作業。您可以在套件之間切換,以啟動所需的套件。
套件僅能包含 SOLIDWORKS 檔案。

修改

在使用中的套件中,您可以修改任何具可編輯狀態,例如未變更3DEXPERIENCE 來源檔案。若為組合件,您可以加入和移除零組件。3DEXPERIENCE Exchange 會驗證參考資料,並提示您將必要的參考資料加入套件。

您無法修改具唯讀狀態的來源檔案。您無法刪除任何 3DEXPERIENCE 來源檔案中的模型組態。

輸出

當您完成修改的套件時,您會將其輸出為 .SLDPKG 檔案,以返回 3DEXPERIENCE 來源使用者。
