您可使用異形孔精靈以產生不同類型的自訂鑽孔。
產生和刪除異型孔精靈特徵
若要產生異形孔精靈鑽孔、產生零件並選擇曲面，請按一下異形孔精靈
(「特徵」工具列)，或，設定 PropertyManager 選項，然後按一下
。
異型孔精靈特徵包含兩個草圖。第一張草圖是鑽孔位置草圖，第二張草圖是鑽孔輪廓草圖。

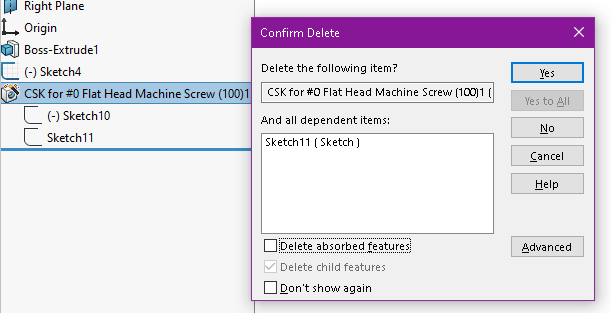

刪除異型孔精靈特徵時，您可以保留鑽孔位置草圖。在
確認刪除對話方塊中，清除
刪除內含特徵選項即可僅刪除鑽孔輪廓草圖，並保留鑽孔位置草圖。
若要刪除鑽孔位置草圖，請選擇刪除內含特徵。
異型孔精靈使用者介面包括了下列的功能：
動態更新
您所選擇的鑽孔類型決定了功能、可用的選擇及圖形的預覽。在您選擇了鑽孔類型之後，要決定適當的扣件。扣件會動態更新適當的參數。使用 PropertyManager 來設定鑽孔類型參數及定位鑽孔。除了根據終止條件及深度所產生的動態圖形預覽，在 PropertyManager 中的圖形顯示當其套用至您所選的鑽孔類型時的特定細節。
功能
您可以產生這些類型的異形孔精靈鑽孔：
- 柱孔
-
錐孔
-
鑽孔
-
直螺絲攻
-
斜形螺絲攻
-
舊制
- 狹槽
當您使用異形孔精靈產生鑽孔時，鑽孔的類型及大小會出現在 FeatureManager (特徵管理員) 中。
面的選擇
您可以在按一下特徵工具列上的
異形孔精靈
之前 (預選) 或之後 (後選) 來選擇一個面。
- 如果您預選一個平坦面，產生的草圖是 2D 草圖。
-
如果您後選一個平坦面，產生的草圖是 2D 草圖，除非您先按一下「3D 草圖」。
-
如果您預選或後選一個非平坦面，產生的草圖會是 3D 草圖。
不像 2D 草圖一樣，您不能限制 3D 草圖到一直線。不過，您可以限制 3D 草圖到一個面。
草圖選擇
您可以在 PropertyManager 中位置標籤的鑽孔位置下，按一下現有 2D 草圖，並選擇現有 2D 草圖來定位，並自動在所有端點、頂點和草圖幾何點產生鑽孔。您可以選擇草圖圖元，例如線條、矩形、榫孔和不規則曲線。
草圖選項可指定用於自動產生副本的幾何。
- 選擇在草圖幾何上產生副本，以使用草圖幾何來放置鑽孔。
- 選擇在幾何建構線上產生副本，以使用建構幾何來放置鑽孔。
最愛名稱
您可以針對每一種鑽孔類型 (舊制孔除外) 產生、儲存、更新、或刪除鑽孔類型來包括您的最愛屬性參數。 這讓您可以套用任何儲存的鑽孔類型到 SOLIDWORKS 文件中。
