Design Clipart 可讓您尋找及重覆使用來自 SOLIDWORKS、DWG 和 DXF 檔案的許多圖元。
Design Clipart 運作方式
Design Clipart 會使用 SOLIDWORKS 檔案及模型搜尋
(右上角) 來搜尋特定資料夾、尋找和分解檔案，並擷取您可在 SOLIDWORKS 中重複使用的資料。
- 零件會被分解成特徵 (伸長和除料)、草圖和圖塊。
- 特徵會被分解成草圖。
- 工程圖會被分解成一般表格和圖塊。
- DWG/DXF 檔案會被分解成表格、圖塊和視圖。
當 Design Clipart 進行分解時，來源檔案並不會有所變更。
使用 SOLIDWORKS 搜尋

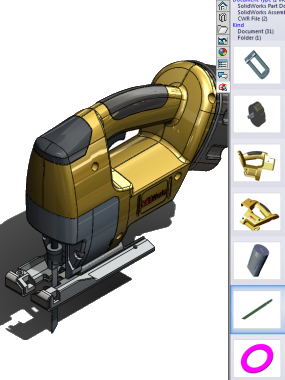

當您為檔案及模型進行 SOLIDWORKS 搜尋時，分解期間所產生的影像會在
搜尋標籤
中顯示為縮圖。 將縮圖拖曳到 SOLIDWORKS 檔案中，以重新產生分解的圖元。
在搜尋結果中，選擇已分解檔案的縮圖，然後按一下文意感應工具列中的
，以便在搜尋結果窗格中檢視已分解圖元的縮圖。
SOLIDWORKS 搜尋方塊 會顯示連至圖元的搜尋路徑。 在「搜尋」窗格中，圖元會依種類和搜尋位置來加以過濾。

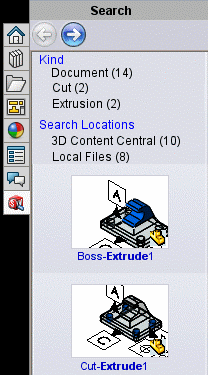

例如，如果您在所顯示的影像中選擇
填料-伸長1，則
搜尋結果窗格中會出現已分解
草圖3 的另一個縮圖。
「SOLIDWORKS 搜尋」方塊中會出現伸長的路徑。
