互鎖曲面

互鎖曲面會以近乎垂直方向圍繞分模曲面的周長。與所有拔模面相同,互鎖曲面也會從分模線拔模拉出。

您可以將互鎖曲面加入模具零件以得到下列結果:
  • 適當的密封模具以防止液體滲漏。
  • 在鑄模過程中引導模具就位。
  • 在模具圖元間保持對正。
  • 防止偏移、不平滑的曲面或不正確的薄壁厚度。
  • 最小化在分割處對模具板的機器加工成本,因為環繞互鎖的區域是平坦的。

您可以手動使用規則曲面 規則曲面 工具 (「模具工具」工具列),開始將互鎖曲面加入模具零件的分模曲面,然後使用其他曲面鑄模工具來完成互鎖曲面。

為了防止核心及模塑模塊移動,您可以在將模具分割插入模具零件之前,先沿著分模曲面的周長加入互鎖曲面。 您也可以在插入模具分割時自動產生互鎖曲面。 要關閉鑄模零件中的鑽孔,您可以加入封閉曲面。

完成互鎖曲面

疊層拉伸曲面 Tool_Lofted_Surface_Surfaces.gif mold_loft_after_ruled_srf_prvw.gif
規則曲面 tool_Ruled_Surface_Mold_tools.gif

使用規則曲面,而不是延伸曲面來維持正確的拔錐。

延伸曲面 Tool_Extend_Surface_Surfaces.gif

幫助修剪曲面

修剪曲面 Tool_Trim_Surface_Surfaces.gif,使用 互相 來移除相鄰於水平規則曲面的材質。

修剪之後 縫織曲面 tool_Knit_Surface_Surfaces.gif

產生一個平行於上基準面的基準面。

繪製矩形來產生平坦的曲面。

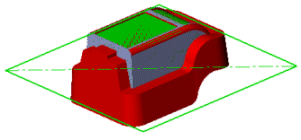

平坦的曲面 tool_Planar_Surface_Surfaces.gif mold_sketch_planar_trim_done.gif
修剪曲面 Tool_Trim_Surface_Surfaces.gif,使用標準來修剪以下的平坦曲面。 mold_mutual_trim_02a.gif

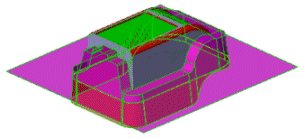

修剪之後,平坦曲面即可作為模具分割操作的基礎。 mold_tooling_split_before.gif
