選擇參考幾何

您可以直接在圖面中選取軸和平面。此功能對結合、量測或複製排列等工具十分有用。

將游標移到圓柱面和曲面上，即可顯示暫存軸。將游標移至面上，然後按下 Q，即可顯示參考幾何。按下 Shift 或 Ctrl 鍵，可選擇多個參考幾何圖元。

如果游標暫留時未出現暫存軸，請按一下工具 > 選項 > 系統選項 > 顯示，並選擇將游標暫留在圓柱面上顯示暫存軸。

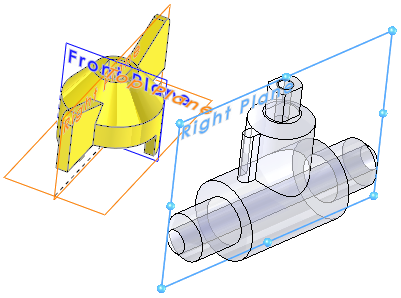

將游標移至軸上 按下 Q 鍵以選擇平面

您可以用滑鼠右鍵按一下圖面中的零組件，按一下參考幾何顯示，然後顯示主要基準面、參考基準面、參考軸或座標系統。
